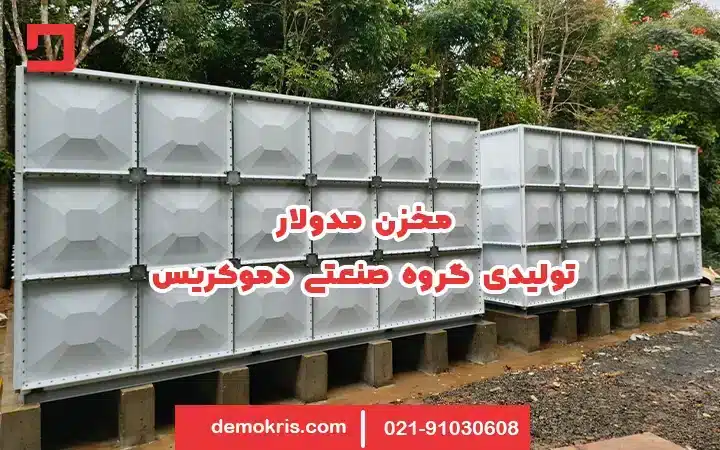

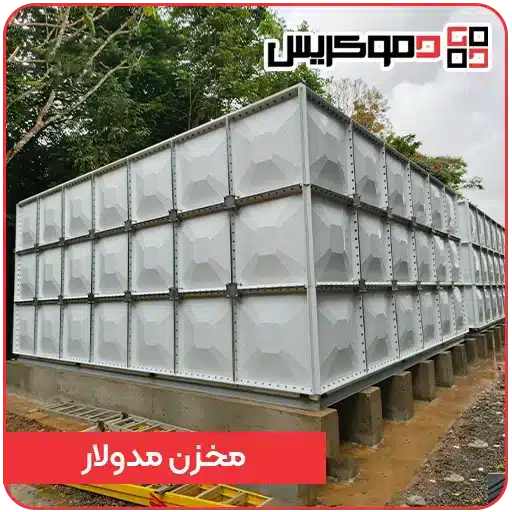

مخزن مدولار (ماژولار) یا مخزن پنلی چیست؟
یک مخزن مدولار که با نامهای مخزن ماژولار یا مخزن پنلی نیز شناخته میشود، یک سیستم ذخیرهسازی مایعات پیشرفته و مهندسیشده است.
برخلاف مخازن سنتی و یکپارچه (مانند مخازن بتنی یا فلزی جوشی)، این سیستم از مجموعهای از پنلهای پیشساخته و استاندارد تشکیل شده است که به محل پروژه منتقل شده و در آنجا به یکدیگر متصل میشوند تا ساختار نهایی مخزن آب مدولار را شکل دهند.
این تفاوت بنیادین در طراحی، منشأ اصلی مزایای بیشمار این فناوری است.
این سیستمها صرفاً یک محفظه نیستند، بلکه مجموعهای یکپارچه از اجزای مهندسیشده شامل پنلهای دیواره و کف، سازههای تقویتی داخلی و خارجی، مواد آببندی تخصصی و اتصالات دقیق میباشند.
عملکرد، دوام و قابلیت اطمینان کل سیستم به هماهنگی و کیفیت تکتک این اجزا بستگی دارد. این رویکرد، پارادایم فکری را از “خرید یک محصول” به “پیادهسازی یک راهحل مهندسی” تغییر میدهد.
یک مخزن پنلی راهحلی است که بر اساس نیازهای خاص هر پروژه، از جمله ظرفیت، محدودیتهای فضایی و الزامات فنی، طراحی و اجرا میشود.
ویژگیهای عملیاتی کلیدی این سیستمها عبارتند از:
- مونتاژ در محل (On-Site Assembly): پنلها به صورت جداگانه و با حجم کم به محل پروژه حمل میشوند. این ویژگی امکان نصب مخازن مدولار با ظرفیتهای بسیار بالا را در مکانهایی با دسترسی محدود مانند زیرزمینها، پشتبامها یا مناطق دورافتاده فراهم میسازد.
- سفارشیسازی و مقیاسپذیری (Customization and Scalability): طراحی ماژولار، انعطافپذیری فوقالعادهای در تعیین ابعاد، ظرفیت و حتی شکل مخزن مدولار (مانند اشکال L یا U برای استفاده بهینه از فضا) ایجاد میکند. مهمتر از آن، این سیستمها مقیاسپذیر هستند؛ یعنی میتوان در آینده با افزودن پنلهای جدید، ظرفیت مخزن مدولار را افزایش داد و آن را با نیازهای در حال تحول تطبیق داد. این ویژگی، مخزن ماژولار را به یک سرمایهگذاری آیندهنگر تبدیل میکند.
- حملونقل بهینه (Transport Efficiency): پنلهای منفرد در مقایسه با مخازن یکپارچه، سبک و کمحجم هستند. این امر به طور قابل توجهی هزینههای لجستیک و حملونقل را کاهش داده و ریسک آسیبدیدگی در حین جابجایی را به حداقل میرساند.

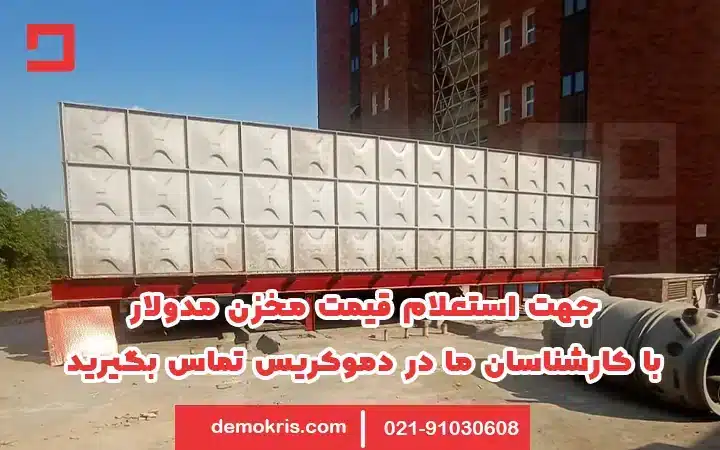

قیمت مخزن مدولار
هنگام بررسی گزینههای ذخیرهسازی برای مخزن آب قیمت مخزن مدولار یکی از اولین پرسشهایی است که مطرح میشود.
با این حال، تمرکز صرف بر هزینه اولیه خرید، یک دیدگاه کوتاهمدت و ناقص است. قیمت مخزن پنلی نهایی تحت تاثیر عوامل متعددی قرار دارد، اما درک این عوامل به شما کمک میکند تا ارزش واقعی سرمایهگذاری خود را بسنجید.
عوامل کلیدی تأثیرگذار بر قیمت مخزن ماژولار عبارتند از:
- جنس و متریال
- ظرفیت و ابعاد
- پیچیدگی مهندسی و طراحی
- اعتبار و گواهینامههای سازنده
در نهایت، قیمت مخزن مدولار بازتابی از فلسفه مهندسی سازنده آن است. قیمت پایین اغلب نشاندهنده تمرکز بر کاهش هزینههای تولید، احتمالاً با استفاده از مواد درجه دو یا طراحیهای سادهتر است.
در مقابل، قیمت بالاتر در سیستمهای پیشرفته، نشاندهنده تعهد به عملکرد چرخه عمر، قابلیت اطمینان و کاهش ریسک است.
در حالت کلی لیست قیمت مخزن مدولار به صورت استاندارد بر اساس قیمت ذیل میباشد:
- مخزن مدولار 1 متر مکعبی: 25 میلیون تومان
- مخزن مدولار 2 متر مکعبی: 43 میلیون تومان
- مخزن مدولار 3 متر مکعبی: 55 میلیون تومان
- مخزن مدولار 4 متر مکعبی: 71 میلیون تومان
- مخزن مدولار 5 متر مکعبی: 89 میلیون تومان
- مخزن مدولار 10 متر مکعبی: 134 میلیون تومان
- مخزن مدولار 15 متر مکعبی: 187 میلیون تومان
- مخزن مدولار 20 متر مکعبی: 213 میلیون تومان
جهت استعلام دقیق قیمت مخزن پنلی با توجه به پروژه شما، با کارشناسان ما در دموکریس تماس بگیرید.
انواع مخزن مدولار
مخازن مدولار بر اساس ماده اصلی سازنده پنلها به انواع مختلفی تقسیم میشوند. هر نوع دارای ویژگیها، مزایا و محدودیتهای خاص خود است که آن را برای کاربردهای متفاوتی مناسب میسازد.
مخزن مدولار پلی اتیلن
این مخازن از پنلهای ساخته شده از پلیاتیلن با چگالی بالا (HDPE) تولید میشوند که یک پلاستیک مقاوم در برابر خوردگی و بسیاری از مواد شیمیایی است.
اگرچه بسیاری از مخازن موجود در بازار تحت عنوان مخزن پلی اتیلن به صورت یکپارچه و با روش قالبگیری دورانی ساخته میشوند، سیستمهای مدولار واقعی نیز به ویژه برای کاربردهای زیرزمینی مانند مدیریت آبهای سطحی وجود دارند.
- نقاط قوت: وزن بسیار سبک، هزینه اولیه پایین، نصب آسان.
- محدودیتها: طول عمر کوتاهتر نسبت به سایر انواع (معمولاً بین 10 تا 20 سال)، حساسیت به تخریب ناشی از اشعه ماوراء بنفش (UV) در صورت عدم استفاده از مواد افزودنی مناسب، و استحکام ساختاری محدود برای ساخت مخازن با ارتفاع و ظرفیت بسیار بالا.
مخزن مدولار گالوانیزه
این نوع مخزن پنلی از پنلهای فولادی ساخته میشود که با یک لایه روی (Zinc) از طریق فرایند گالوانیزاسیون گرم (Hot-Dip Galvanization) پوشش داده شدهاند تا در برابر خوردگی محافظت شوند.
این روش، یک راهکار سنتی و مستحکم برای ذخیرهسازی حجمهای بالای آب است.
- نقاط قوت: استحکام ساختاری بسیار بالا، هزینه اقتصادی برای ظرفیتهای بزرگ، و سابقه طولانی استفاده موفق در کاربردهایی مانند سیستمهای اطفاء حریق و آبیاری.
- محدودیتها: پوشش گالوانیزه ممکن است به مرور زمان یا در اثر آسیب فیزیکی از بین برود و منجر به زنگزدگی فولاد شود. برای تضمین کیفیت آب شرب و ایجاد یک سد آببندی اولیه، مخازن مدولار تقریباً همیشه به یک آستر داخلی (Liner) از جنس PVC یا EPDM نیاز دارند.
مخزن مدولار کامپوزیتی
این دسته، اوج فناوری مدرن در ساخت مخزن مدولار محسوب میشود. این مخازن از پنلهای کامپوزیتی پلاستیک تقویتشده با الیاف شیشه (GRP – Glass Reinforced Plastic) ساخته میشوند که به آن مخزن GRP نیز گفته میشود.
فرآیند تولید این پنلها معمولاً با استفاده از یک تکنولوژی بسیار پیشرفته به نام قالبگیری پرسی گرم ترکیبات قالبگیری ورق (SMC – Sheet Moulding Compound) انجام میشود.
این مخازن به دلیل عملکرد بینظیر، استاندارد طلایی برای کاربردهای حیاتی و حساس به شمار میروند.
مخزن مدولار فایبرگلاس
در واقع این نوع مخزن پنلی، همان نوع کامپوزیتی میباشد که نام دیگر آن مخزن فایبرگلاس است. تمام ویژگیهای ذکر شده برای نوع کامپوزیتی برای این مخزن نیز صدق میکند.
نقاط قوت:
- مقاومت مطلق در برابر خوردگی: این مواد ذاتاً خنثی هستند و هرگز زنگ نمیزنند یا دچار خوردگی نمیشوند، که این امر طول عمر فوقالعاده طولانی (بیش از 40 تا 50 سال) و خلوص کامل آب را تضمین میکند.
- نسبت استحکام به وزن بالا
- برتری بهداشتی: فرآیند قالبگیری پرسی گرم، سطحی کاملاً صاف، صیقلی و غیرمتخلخل ایجاد میکند که از رشد جلبک و باکتری جلوگیری کرده و آنها را به گزینهای ایدهآل برای ذخیرهسازی مخزن آب مدولار به صورت شرب تبدیل میکند.
جدول ۱: تحلیل مقایسهای مواد اولیه مخازن مدولار
| ویژگی (Feature) | پلیاتیلن (PE) | فولاد گالوانیزه (Galvanized Steel) | کامپوزیت (GRP/SMC) |
| طول عمر (Lifespan) | 10-20 سال | 30+ سال | 40-50+ سال |
| مقاومت در برابر خوردگی | عالی | خوب (وابسته به پوشش) | مطلق (ذاتی) |
| هزینه اولیه | پایین | متوسط | بالا |
| نیاز به نگهداری | پایین | متوسط (بازرسی پوشش و لاینر) | بسیار پایین |
| بهداشت (آب شرب) | خوب (Food-Grade) | نیاز به لاینر | عالی (سطح غیرمتخلخل، ضد جلبک) |
| استحکام سازه | محدود | بسیار بالا | بسیار بالا |

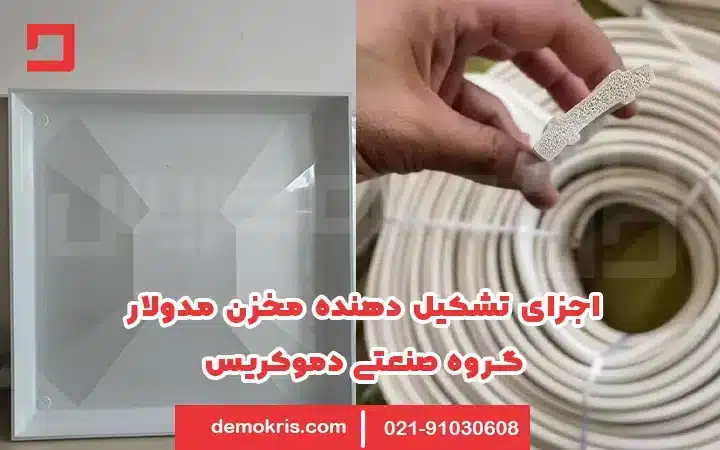

اجزای تشکیل دهنده مخزن پنلی
یکپارچگی و عملکرد یک مخزن پنلی حاصل همکاری دقیق مجموعهای از اجزای مهندسیشده است. کیفیت هر جزء، گواهی بر استانداردهای بالای تولیدکننده و تعهد آن به ارائه یک سیستم قابل اعتماد است.
یک سیستم تنها به اندازه ضعیفترین حلقهاش قدرتمند است؛ بنابراین، در یک مخزن پنلی با کیفیت، از کوچکترین واشر تا بزرگترین پنل، همگی با بالاترین استانداردها طراحی و انتخاب شدهاند.
- پنلها (Panels): اینها اجزای اصلی ساختاری هستند. در مخزن SMC پنلها از طریق فرآیند SMC تولید شده و اغلب دارای پروفیلهای مهندسیشده (مانند طرح الماس یا شیارهای تقویتی) برای توزیع بهینه فشار و افزایش استحکام هستند.
- سیستم آببندی (Sealing System): این بخش برای جلوگیری از هرگونه نشت، حیاتی است. کیفیت و دوام این ماده آببند، نقش مستقیمی در قابلیت اطمینان بلندمدت مخزن چند تکه دارد.
- اتصالات (Fasteners): شامل پیچها، مهرهها و واشرها. انتخاب جنس این قطعات بسیار مهم است.
- سازه تقویتی (Reinforcement Structure): این سازه برای مقابله با فشار هیدرواستاتیک عظیم آب طراحی شده است.
ویژگی مخازن مدولار
مخازن مدولار مدرن به لطف طراحی هوشمندانه و استفاده از مواد پیشرفته، مجموعهای از ویژگیهای برجسته را ارائه میدهند که آنها را به یک راهحل برتر برای ذخیرهسازی آب تبدیل میکند.
- انعطافپذیری و مقیاسپذیری: قابلیت سفارشیسازی ظرفیت و شکل برای تطابق با هر فضایی. این سیستمها با نیازهای شما رشد میکنند و از سرمایهگذاری اولیه شما محافظت مینمایند.
- دوام و طول عمر فوقالعاده: ساخته شده از مواد مستحکم (مانند GRP یا فولاد با گرید بالا) که در برابر خوردگی، اشعه UV و شرایط آب و هوایی شدید مقاوم هستند و طول عمر چندین دههای را تضمین میکنند.
- نصب سریع و آسان: اجزای پیشساخته و سبک، زمان ساختوساز در محل، هزینههای نیروی کار و تاخیرات پروژه را به شدت کاهش میدهند.
- بهداشت و ایمنی آب: سطوح داخلی صاف، غیرمتخلخل و خنثی (به ویژه در مخازن GRP و فولاد ضد زنگ) از رشد باکتری و جلبک جلوگیری کرده و هیچگونه آلودگی به آب وارد نمیکنند، که آنها را برای مصارف شرب ایدهآل میسازد.
- طراحی ضد نشت: مهندسی دقیق پنلها و سیستمهای آببندی با کیفیت بالا، آببندی کامل را تضمین کرده، از هدررفت آب جلوگیری میکند و مانع از آسیبهای احتمالی ناشی از نشت میشود.
- نگهداری حداقلی: مواد مقاوم در برابر خوردگی و ساختار بادوام به این معناست که مخازن در طول عمر خود به نگهداری بسیار کمی نیاز دارند که این امر هزینههای عملیاتی را کاهش میدهد.
- مقاومت در برابر شرایط محیطی: این مخازن برای مقاومت در برابر فعالیتهای لرزهای، بارهای باد شدید و تغییرات دمایی شدید مهندسی شدهاند. برخی طراحیها، مانند پنلهای با طرح الماس، به طور خاص برای مقاومت در برابر زلزله بهینهسازی شدهاند.
- پایداری و سازگاری با محیط زیست: موادی مانند GRP و فولاد اغلب قابل بازیافت هستند. فرآیندهای بهینه حملونقل و تولید نیز ردپای کربنی کمتری نسبت به ساخت مخازن بتنی بر جای میگذارند.
روش تولید مخزن ماژولار
کیفیت یک مخزن ماژولار ریشه در فرآیند تولید پنلهای آن دارد. در حالی که هر شرکتی میتواند پنلها را به هم متصل کند، تنها تولیدکنندگان پیشرو از فناوریهای صنعتی پیشرفته برای ساخت پنلهایی با کیفیت بینقص بهره میبرند.
کیفیت پنلها مدتها قبل از رسیدن به سایت پروژه و در کارخانه سازنده تعیین میشود.
برترین روش برای تولید پنلهای کامپوزیتی GRP، فرآیند قالبگیری پرسی گرم ترکیبات قالبگیری ورق (Hot-Press SMC Molding) است.
این فرآیند صنعتی و سرمایهبر، نیازمند تخصص عمیق در علم مواد و مهندسی است و کیفیت نهایی محصول را تضمین میکند.
مراحل این فرآیند به شرح زیر است:
- آمادهسازی مواد اولیه: یک خمیر کامپوزیتی پیشرفته به نام “ترکیب قالبگیری ورق” (SMC) تهیه میشود.
- قرار دادن در قالب: ورق SMC با دقت درون یک قالب فولادی که با ماشینکاری دقیق ساخته شده، قرار میگیرد.
- اعمال حرارت و فشار: قالب توسط یک پرس هیدرولیک عظیم تحت فشار بسیار بالا قرار گرفته و همزمان تا دمای 150 درجه سانتیگراد گرم میشود.
- پخت (Curing): ترکیب حرارت و فشار باعث میشود رزین ترموست به طور کامل پخته شده و یک پنل جامد، متراکم و فوقالعاده مستحکم را تشکیل دهد.
- پرداخت نهایی: پنل حاصل دارای ابعاد کاملاً دقیق، سطوح صاف در هر دو طرف و پروفیلهای کاملاً مشخص است. عملیات پس از قالبگیری حداقل بوده و معمولاً شامل سوراخکاری خودکار محل پیچها برای تضمین انطباق کامل در هنگام مونتاژ است.
کاربرد مخزن مدولار یا ماژولار
تطبیقپذیری و عملکرد بالای مخزن مدولار، آن را به گزینهای ایدهآل برای طیف گستردهای از کاربردهای حیاتی در صنایع مختلف تبدیل کرده است.
- ذخیرهسازی آب شرب (Potable Water Storage): برای شهرداریها، مجتمعهای مسکونی، بیمارستانها، هتلها و مدارس که در آنها کیفیت و بهداشت آب غیرقابل چشمپوشی است. استفاده از مواد دارای گواهینامه WRAS/NSF در این کاربرد کلیدی است.
- سیستمهای اطفاء حریق (Fire Protection Systems): به عنوان مخازن ذخیره اختصاصی برای سیستمهای اسپرینکلر و هیدرانت آتشنشانی، مطابق با استانداردهایی مانند NFPA 22. قابلیت اطمینان در این کاربرد از اهمیت بالایی برخوردار است.
- فرآیندهای صنعتی (Industrial Processes): برای ذخیرهسازی آب فرآیندی، آب خنککننده یا پساب تصفیهشده در کارخانجات تولیدی، مراکز داده و نیروگاهها. مقاومت شیمیایی پنلها در این موارد میتواند یک عامل تعیینکننده باشد.
- کشاورزی و آبیاری (Agriculture and Irrigation): تأمین ذخیره آب قابل اعتماد برای آبیاری مزارع، دامداری و سمپاشی، به ویژه در مناطق دورافتاده یا خشک.
- جمعآوری آب باران (Rainwater Harvesting): ذخیره آب باران جمعآوریشده برای مصارف غیر شرب مانند آبیاری فضای سبز و فلاش تانکها، که به ترویج پایداری و کاهش وابستگی به آب شهری کمک میکند.
- تاسیسات تجاری و عمومی (Commercial and Public Facilities): تضمین تأمین آب بدون وقفه برای مراکز خرید، ساختمانهای اداری و مراکز واکنش اضطراری.

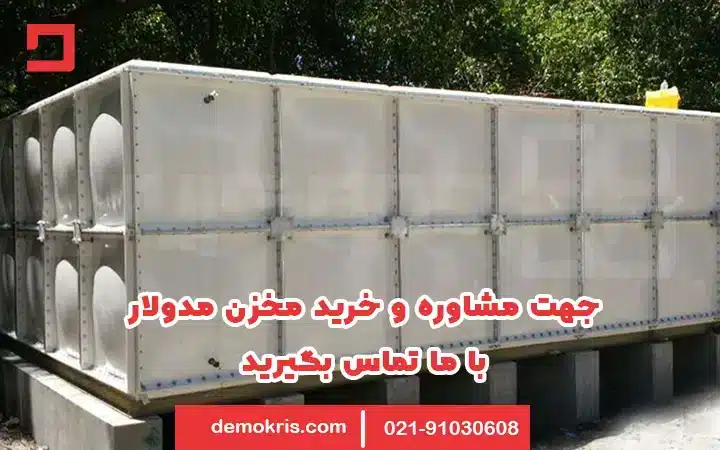

خرید مخزن مدولار
انتخاب و خرید یک مخزن مدولار یک تصمیم مهندسی و یک سرمایهگذاری بلندمدت در زیرساخت شماست.
برای اطمینان از اینکه بهترین انتخاب ممکن را انجام میدهید، باید فراتر از برچسب قیمت اولیه نگاه کنید و کیفیت، مهندسی و قابلیت اطمینان را در اولویت قرار دهید.
این راهنمای خرید به شما کمک میکند تا یک سرمایهگذاری هوشمندانه انجام دهید.
شرکت دموکریس با بهرهگیری از پیشرفتهترین فناوریهای تولید و پایبندی به بالاترین استانداردهای بینالمللی، راهحلهای ذخیرهسازی مهندسیشدهای را ارائه میدهد که برای دههها عملکرد بینقص طراحی شدهاند.
برای دریافت مشاوره فنی تخصصی و پیشنهادی متناسب با نیازهای پروژه خود، امروز با کارشناسان ما در دموکریس تماس بگیرید و تفاوت یک سیستم مهندسیشده را تجربه کنید.
سوالات متداول
1. طول عمر یک مخزن مدولار چقدر است؟
طول عمر به شدت به جنس ماده اولیه بستگی دارد. مخزن پنلی ساختهشده از کامپوزیت (GRP/SMC) و فولاد ضد زنگ با گرید بالا، در صورت نگهداری صحیح، میتوانند بیش از 40 تا 50 سال عمر کنند. مخزن چند تکه فولادی گالوانیزه میتواند بیش از 30 سال دوام بیاورد. مخازن پلیاتیلن معمولاً طول عمری بین 10 تا 20 سال دارند. طول عمر بالای مخازن پیشرفته، هزینه اولیه بالاتر آنها را به یک سرمایهگذاری ارزشمند تبدیل میکند.
2. مخازن مدولار به چه میزان نگهداری نیاز دارند؟
مخزن پنلی با کیفیت بالا (به ویژه GRP) به نگهداری بسیار کمی نیاز دارد. با این حال، بازرسیهای منظم برای تضمین طول عمر و ایمنی ضروری است. فعالیتهای کلیدی شامل بازرسی چشمی پنلها و آببندها، بررسی محکم بودن اتصالات و نظافت دورهای برای حفظ کیفیت آب است.
3. آیا مخازن مدولار برای ذخیرهسازی آب آشامیدنی ایمن هستند؟
بله، به شرطی که از یک تولید کننده معتبر تهیه شوند. نوع GRP و فولاد ضد زنگ پیشرفته به طور خاص برای این منظور طراحی شدهاند.
4. آیا مخزن مدولار در هر مکانی قابل نصب است؟
یکی از مزایای اصلی مخزن مدولار، تطبیقپذیری با مکانهای مختلف (مانند پشتبامها و زیرزمینها) است. با این حال، این مخازن برای تحمل وزن عظیم آب به یک فونداسیون مناسب نیاز دارند. آمادهسازی صحیح سایت برای یک نصب موفق و ایمن کاملاً ضروری است.
