طراحی چربی گیر آشپزخانه

مقدمه

در دنیای مدرن خدمات غذایی، از یک کافه کوچک تا یک آشپزخانه صنعتی بزرگ، مدیریت فاضلاب یک چالش مهندسی پیچیده است. طراحی چربی گیر آشپزخانه یک انتخاب ساده در سیستم لوله‌کشی نیست، بلکه یک رشته مهندسی حیاتی است که بر پایداری عملیاتی، انطباق با مقررات زیست‌محیطی و سلامت مالی یک کسب‌وکار تاثیر مستقیم دارد.

آشپزخانه‌های تجاری مقادیر قابل توجهی چربی، روغن و گریس (Fats, Oils, and Grease – FOG) تولید می‌کنند. یک چربی گیر یا جدا کننده چربی، دستگاهی است که برای به دام انداختن این مواد قبل از ورود به سیستم فاضلاب شهری طراحی شده است.

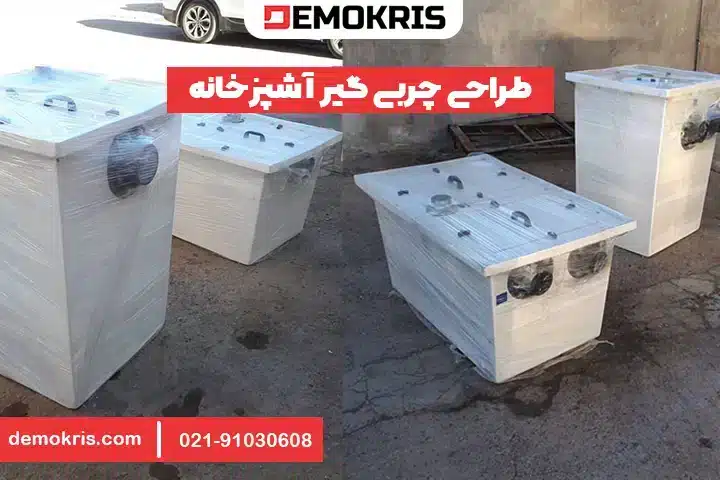

طراحی چربی گیر آشپزخانه

درک اصول بنیادین طراحی چربی گیر آشپزخانه، اولین گام برای انتخاب و پیاده‌سازی یک سیستم کارآمد است. این بخش به تعریف فنی، انواع اصلی طراحی چربی گیر آشپزخانه و جایگاه استراتژیک آن در سیستم لوله‌کشی می‌پردازد.

چربی گیر چیست؟

از دیدگاه فنی، چربی گیر یک رستوران یک مخزن تخصصی در سیستم لوله‌کشی است که بر اساس اصل جداسازی گرانشی عمل می‌کند.

این دستگاه با کاهش سرعت جریان فاضلاب داغ خروجی از تجهیزات آشپزخانه، فرآیند جداسازی را ممکن می‌سازد.

 مکانیزم اصلی به این صورت است که با سرد شدن فاضلاب در داخل مخزن، FOG که چگالی آن حدود 10 تا 15 درصد کمتر از آب است، به طور طبیعی به سطح آب صعود می‌کند.

همزمان، ذرات جامد سنگین‌تر مانند باقی‌مانده غذا به کف مخزن ته‌نشین می‌شوند. در نهایت، آب تصفیه‌شده از لایه میانی مخزن از طریق لوله خروجی به سمت سیستم فاضلاب شهری هدایت می‌شود.

طراحی داخلی این دستگاه‌ها شامل صفحات بازدارنده (Baffles) است که به آرام‌سازی جریان و جلوگیری از تلاطم کمک کرده و راندمان جداسازی را به حداکثر می‌رساند.

تفاوت طراحی چربی گیر هیدرومکانیکی و چربی‌گیر ثقلی

در صنعت، دو رویکرد اصلی برای طراحی چربی گیر آشپزخانه وجود دارد که اغلب به اشتباه به جای یکدیگر استفاده می‌شوند. درک تفاوت میان این دو برای انتخاب صحیح سیستم ضروری است.

• جداکننده‌های چربی هیدرومکانیکی (Hydromechanical Grease Interceptors – HGIs): این سیستم‌ها که معمولاً “چربی‌گیر” نامیده می‌شوند، واحدهای کوچکتر و فشرده‌ای هستند که برای نصب در داخل ساختمان و در نزدیکی منبع تولید چربی (مانند زیر سینک) طراحی شده‌اند. ظرفیت آن‌ها برای دبی‌های پایین، معمولاً کمتر از 50 گالن در دقیقه (GPM) یا تقریباً 3.15 لیتر بر ثانیه، مناسب است.
• جداکننده‌های چربی ثقلی (Gravity Grease Interceptors – GGIs): این سیستم‌ها که “جداکننده” یا “اینترسپتور” نامیده می‌شوند، مخازن بزرگ و پرحجمی هستند که معمولاً در خارج از ساختمان و به صورت دفنی نصب می‌شوند. این واحدها برای دبی‌های بالا (بیش از 50 GPM) طراحی شده و حجم آن‌ها اغلب از 500 یا 1000 گالن (حدود 1900 تا 3800 لیتر) شروع می‌شود.

جدول زیر تفاوت‌های کلیدی در طراحی چربی گیر آشپزخانه این دو نوع سیستم را به طور خلاصه نشان می‌دهد.

مقایسه اصول طراحی چربی گیرهای هیدرومکانیکی و ثقلی

جایگاه نصب چربی گیر در سیستم لوله‌کشی آشپزخانه

موقعیت نصب چربی‌گیر یک پارامتر طراحی حیاتی است. این دستگاه باید در خط لوله فاضلاب بهداشتی، بین تجهیزات تولیدکننده FOG (مانند سینک‌های سه‌لگنه، ماشین‌های ظرفشویی، کتری‌های پخت سوپ و کف‌شورهای آشپزخانه) و نقطه اتصال به شبکه اصلی فاضلاب قرار گیرد.

یک اصل طراحی چربی گیر آشپزخانه بنیادین در این زمینه، نصب چربی‌گیر در نزدیک‌ترین فاصله ممکن به منبع تولید FOG است.

فاصله، یک پارامتر طراحی کلیدی است، زیرا فاضلاب در حین حرکت در لوله‌ها سرد می‌شود. اگر چربی‌گیر بیش از حد دور باشد، FOG قبل از رسیدن به دستگاه در لوله‌های داخلی ساختمان جامد شده و باعث انسداد می‌شود که این امر هدف اصلی از نصب چربی‌گیر را نقض می‌کند.

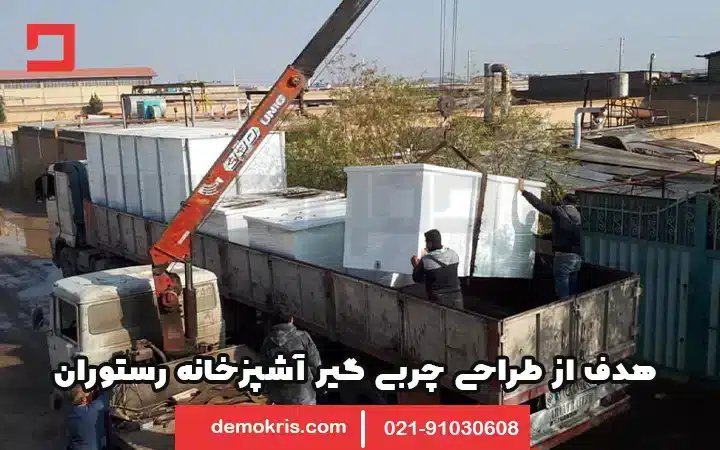

هدف از طراحی چربی گیر آشپزخانه رستوران

طراحی چربی گیر آشپزخانه رستوران فرآیندی است که باید به اهداف مهندسی و عملیاتی مشخصی دست یابد. این اهداف، معیارهای موفقیت یک سیستم را تعریف می‌کنند و فراتر از صرفاً نصب یک مخزن هستند.

جداسازی مؤثر چربی و روغن

هدف اصلی و اولیه، طراحی سیستمی است که بتواند FOG را از فاضلاب با راندمان بالا جدا کند تا غلظت آن در پساب خروجی به سطح مجاز تعیین‌شده توسط قوانین محلی (مثلاً 100 تا 150 میلی‌گرم بر لیتر در بسیاری از حوزه‌های قضایی) کاهش یابد. این معیار، عملکرد اصلی و قابل اندازه‌گیری طراحی است.

افزایش طول عمر لوله‌کشی

یک هدف کلیدی در طراحی چربی گیر آشپزخانه، حفاظت از دارایی‌های ساختمان است. یک چربی‌گیر با طراحی مناسب، از تجمع FOG و ترکیبات خورنده مرتبط با آن (مانند گاز سولفید هیدروژن حاصل از تجزیه مواد غذایی) در لوله‌های داخلی جلوگیری می‌کند.

 این امر عمر مفید سیستم فاضلاب ساختمان را افزایش داده و از هزینه‌های گزاف تعویض لوله‌ها در آینده جلوگیری می‌کند.

انطباق با استانداردهای محیط زیست

طراحی چربی گیر آشپزخانه باید تضمین کند که مرکز خدمات غذایی تمامی مقررات زیست‌محیطی محلی، ایالتی و ملی را رعایت می‌کند.

 این یک محدودیت غیرقابل مذاکره در فرآیند طراحی چربی گیر آشپزخانه است. یک طراحی مهندسی دقیق، ابزار اصلی برای دستیابی به انطباق و جلوگیری از جریمه‌های سنگین است.

سهولت در نگهداری و تمیزکاری

این یک هدف طراحی حیاتی است که اغلب نادیده گرفته می‌شود. یک چربی‌گیر که از نظر فنی کارآمد است اما تمیز کردن آن غیرممکن یا بسیار دشوار باشد، یک طراحی شکست‌خورده محسوب می‌شود.

طراحی چربی گیر آشپزخانه باید شامل ویژگی‌هایی برای دسترسی آسان و ایمن جهت بازرسی‌های منظم و پمپاژ باشد.

 این شامل تعیین دریچه‌های دسترسی با اندازه مناسب، تأمین فضای کافی در اطراف دستگاه و قرار دادن آن در محلی است که وسایل نقلیه خدماتی (برای چربی‌گیرهای بزرگ دفنی) به راحتی به آن دسترسی داشته باشند.

یک طراحی خوب، نیازهای نگهداری آینده را پیش‌بینی و ساده‌سازی می‌کند. در واقع، اهداف طراحی چربی گیر آشپزخانه یک سلسله مراتب دارند: ابتدا  عملکرد (باید چربی را جدا کند)، سپس انطباق (باید با قوانین سازگار باشد) و در نهایت کاربردی بودن (باید قابل نگهداری باشد). شکست در هر یک از این حوزه‌ها، کل طراحی را در بلندمدت بی‌اثر می‌سازد.

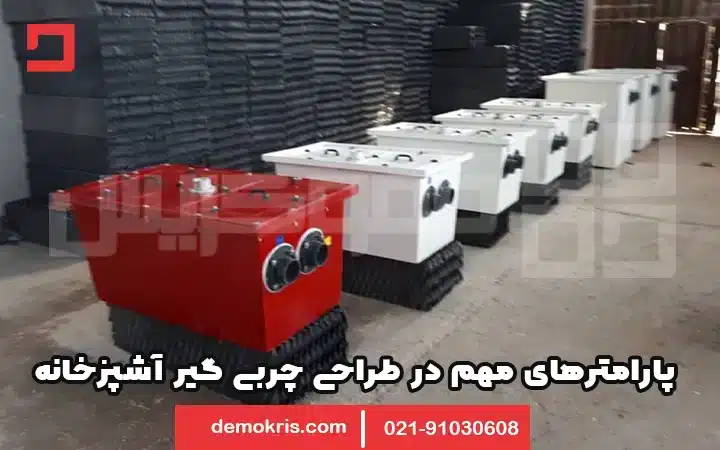

 پارامترهای مهم در طراحی چربی گیر آشپزخانه

این بخش به هسته فنی فرآیند طراحی می‌پردازد و متغیرهای ورودی حیاتی را که یک طراح برای اندازه‌گیری و تعیین مشخصات صحیح چربی‌گیر باید کمی‌سازی کند، تشریح می‌کند. این پارامترها، ورودی‌های فرمول‌های اندازه‌گیری هستند که در ادامه مورد بحث قرار خواهند گرفت.

حجم جریان فاضلاب (GPM)

برای محاسبه ظرفیت چربی گیر آشپزخانه این اساسی‌ترین پارامتر است که با واحد گالن در دقیقه (GPM) یا لیتر بر ثانیه (LPS) اندازه‌گیری می‌شود.

این عدد نشان‌دهنده حداکثر حجم آبی است که چربی‌گیر باید در هر لحظه مدیریت کند و از طریق محاسبه مجموع دبی خروجی تمام تجهیزات متصل به آن تعیین می‌شود.

نوع تجهیزات مصرف‌کننده (سینک، ماشین ظرفشویی و…)

شناسایی دقیق تجهیزات متصل به چربی‌گیر برای طراحی صحیح ضروری است.

• تجهیزاتی که باید متصل شوند: سینک‌های سه‌لگنه، سینک‌های شستشوی دیگ، سینک‌های پیش‌شستشو، ایستگاه‌های پخت و پز چینی (Wok)، کتری‌های سوپ و کف‌شورهای موجود در محوطه آشپزخانه.
• تجهیزاتی که نباید متصل شوند: اتصال فاضلاب بهداشتی (توالت‌ها) به چربی‌گیر اکیداً ممنوع است. سینک‌های شستشوی دست و فاضلاب‌های حامل آب تمیز (مانند خروجی دستگاه‌های یخ‌ساز) معمولاً مستثنی هستند.
• ملاحظات ویژه برای ماشین‌های ظرفشویی: دمای بالای آب خروجی از ماشین‌های ظرفشویی می‌تواند چربی را امولسیون کرده و باعث عبور آن از چربی‌گیر شود. طراحی باید این موضوع را در نظر بگیرد. راهکارها شامل عدم اتصال ماشین ظرفشویی (در صورت مجاز بودن توسط قوانین محلی)، نصب یک شیر تعدیل‌کننده دما برای مخلوط کردن آب سرد با پساب داغ، یا افزایش اندازه چربی‌گیر و نصب آن در فاصله دورتر برای فراهم کردن زمان کافی جهت خنک شدن آب است.

تعداد وعده‌های غذایی یا دفعات شستشو در روز

این پارامتر برای روش‌های اندازه‌گیری مبتنی بر کدهای لوله‌کشی یکپارچه (UPC) و دستورالعمل‌های EPA حیاتی است.

این عدد اغلب بر اساس تعداد صندلی‌های رستوران و یک “ضریب ساعت اوج” که بسته به نوع کسب‌وکار (مثلاً فست‌فود در مقابل رستوران لوکس) متفاوت است، محاسبه می‌شود. این داده‌ها به تخمین بار کل FOG روزانه کمک می‌کنند.

ابعاد فیزیکی فضای نصب (زیر سینک یا دفنی)

فضای فیزیکی موجود، نوع طراحی چربی گیر آشپزخانه رستوران را تعیین می‌کند.

• زیر سینکی: فضای محدود، استفاده از یک طراحی فشرده HGI را ایجاب می‌کند. طراح باید اطمینان حاصل کند که فضای کافی در بالای دستگاه برای برداشتن درپوش و صفحات داخلی جهت تمیزکاری وجود دارد.
• دفنی: نیازمند فضای باز برای حفاری و نصب یک GGI بزرگ است. محل نصب باید برای دسترسی کامیون‌های تخلیه مناسب باشد. این روش، طراحی ارجح برای ساختمان‌های جدید و آشپزخانه‌های با حجم تولید فاضلاب بالا است.

دسترسی به تخلیه یا پمپ‌اوت

این یک پارامتر طراحی لجستیکی حیاتی است. طراحی چربی گیر آشپزخانه باید تضمین کند که پرسنل خدماتی می‌توانند به راحتی و با ایمنی به چربی‌گیر برای نگهداری منظم دسترسی داشته باشند.

برای GGIهای بزرگ، این به معنای قرار دادن آن‌ها دور از مناطق پرترافیک و اطمینان از هم‌سطح بودن دریچه‌های دسترسی با زمین است.

نوع خروجی چربی (دستی یا خودکار)

این پارامتر به سطح فناوری طراحی چربی گیر آشپزخانه مربوط می‌شود.

• دستی/غیرفعال: چربی در مخزن جمع شده و باید به صورت دستی (در چربی‌گیرهای کوچک) یا توسط یک شرکت خدماتی (در جداکننده‌های بزرگ) تخلیه شود. این روش استاندارد برای طراحی‌های HGI و GGI است.
• خودکار (AGRU): واحدهای حذف خودکار چربی (Automatic Grease Removal Units) پیشرفته‌ترین نوع طراحی هستند. این سیستم‌ها شامل یک کنترلر منطقی قابل برنامه‌ریزی (PLC)، یک المنت حرارتی و یک مکانیزم اسکیمر مکانیکی (مانند یک درام چرخان) هستند که به طور خودکار چربی مایع‌شده را به یک مخزن جمع‌آوری جداگانه منتقل می‌کنند.

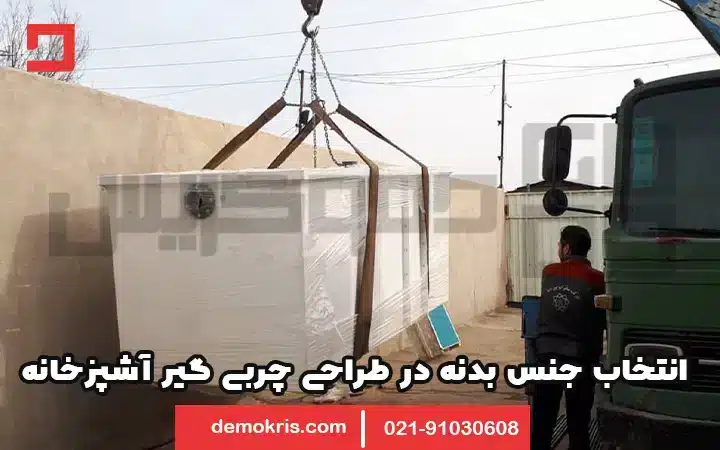

انتخاب جنس بدنه در طراحی چربی گیر آشپزخانه

انتخاب جنس بدنه یک تصمیم طراحی بلندمدت و حیاتی است که بر دوام، طول عمر، هزینه نصب و مقاومت در برابر محیط خورنده داخل چربی‌گیر تأثیر می‌گذارد. چهار ماده اصلی در ساخت این تجهیزات به کار می‌روند: پلی‌اتیلن، فایبرگلاس، فولاد ضد زنگ و بتن.

• پلی‌اتیلن (Polyethylene – PE):  چربی گیر پلی اتیلن به دلیل مقاومت فوق‌العاده در برابر خوردگی ناشی از گاز سولفید هیدروژن و اسیدهای حاصل از تجزیه FOG، به یک انتخاب مدرن و محبوب تبدیل شده است. پلی‌اتیلن سبک بوده و نصب را آسان می‌کند، دوام بالایی دارد و اغلب با گارانتی‌های طولانی یا مادام‌العمر عرضه می‌شود. سطح صاف و غیرمتخلخل آن نیز تمیزکاری را تسهیل می‌کند.
• فایبرگلاس (Fiberglass – FRP): فایبرگلاس نیز سبک و مقاوم در برابر خوردگی است و در بسیاری از طراحی‌های مدرن HGI و GGI استفاده می‌شود. با این حال، نقطه ضعف اصلی آن، آسیب‌پذیری در برابر ترک‌خوردگی در صورت جابجایی نادرست یا وارد آمدن ضربه فیزیکی است.
• فولاد ضد زنگ (Stainless Steel): این ماده به دلیل دوام بالا، مقاومت عالی در برابر دماهای بالا و سطح بهداشتی و آسان برای تمیز کردن، یک انتخاب برتر برای واحدهای داخلی و سیستم‌های خودکار (AGRU) محسوب می‌شود. معایب اصلی آن هزینه اولیه بالا و وزن سنگین‌تر نسبت به پلاستیک‌ها است.
• بتن (Concrete): به طور سنتی برای ساخت GGIهای بزرگ و دفنی به دلیل استحکام ساختاری و هزینه پایین مواد اولیه استفاده می‌شد. اما بتن در برابر حمله اسیدی ناشی از گاز H2S بسیار آسیب‌پذیر است که منجر به خوردگی و تخریب ساختاری می‌شود.

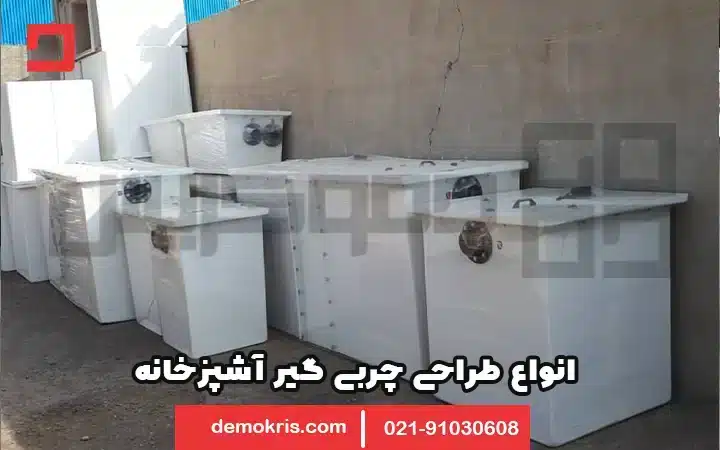

 انواع طراحی چربی گیر آشپزخانه

طراحی چربی گیر آشپزخانه رستوران را می‌توان بر اساس شکل فیزیکی، محل نصب و فناوری عملیاتی دسته‌بندی کرد.

این دسته‌بندی یک نمای کلی از راه‌حل‌های طراحی موجود ارائه می‌دهد و نشان‌دهنده یک روند تکاملی از سیستم‌های غیرفعال و کاربر به سمت راه‌حل‌های فعال و خودکار است.

این تکامل ناشی از افزایش هزینه‌های نیروی کار، مقررات سخت‌گیرانه‌تر و نیاز به مدیریت کارآمدتر FOG در فضاهای فیزیکی کوچکتر است.

چربی گیر زیر سینکی

این یک طراحی کلاسیک HGI است. این واحدها فشرده بوده و برای نصب در نقطه تولید، مستقیماً زیر سینک سه‌لگنه یا نزدیک ماشین ظرفشویی طراحی شده‌اند.

تمرکز طراحی در این نوع، به حداکثر رساندن راندمان جداسازی در حداقل فضای ممکن است. این طراحی نیازمند توجه دقیق به دسترسی برای تمیزکاری‌های مکرر دستی است. این محصول از نوع چربی گیر فایبرگلاس می‌باشد، چرا که نوع پلی اتیلن آن از لحاظ مالی مناسب تولید نمی‌باشد.

چربی گیر دفنی

این همان طراحی چربی گیر آشپزخانه GGI است. این‌ها مخازن با حجم بالا (مثلاً بیش از 1000 گالن) هستند که از بتن، پلی‌اتیلن یا فایبرگلاس ساخته شده و در زیر زمین و خارج از ساختمان نصب می‌شوند.

 تمرکز طراحی در این نوع، بر اندازه‌گیری برای زمان ماند طولانی (مثلاً 30 دقیقه) برای مدیریت کل بار FOG آشپزخانه است.

طراحی چربی گیر آشپزخانه باید شامل یکپارچگی ساختاری قوی برای تحمل بارهای خاک و ترافیک (در صورت لزوم، رتبه H-20) و دریچه‌های دسترسی بزرگ و هم‌سطح با زمین برای کامیون‌های تخلیه باشد.

چربی گیر با فیلتر مکانیکی

این یک دسته مستقل نیست، بلکه یک ویژگی مشترک در بسیاری از طراحی‌ها است. تمام چربی‌گیرها نوعی جداسازی “مکانیکی” از طریق صفحات بازدارنده دارند.

 علاوه بر این، اکثر طراحی‌های مدرن، به ویژه HGIها و AGRUها، شامل یک سبد صافی قابل جابجایی در ورودی هستند تا ذرات جامد بزرگ را قبل از ورود به محفظه اصلی جداسازی، به دام بیندازند.

طراحی این سبد جامدگیر اهمیت دارد؛ باید به راحتی قابل دسترسی بوده و اندازه مناسبی داشته باشد تا به سرعت مسدود نشود و جریان ورودی به دستگاه را مختل نکند.

چربی گیر اتوماتیک با سنسور

این پیشرفته‌ترین نوع طراحی چربی گیر رستوران است که به عنوان واحد حذف خودکار چربی (AGRU) نیز شناخته می‌شود.

 این سیستم‌ها الکترومکانیکی هستند و طراحی آن‌ها شامل یک کنترلر منطقی قابل برنامه‌ریزی (PLC)، سنسورهای هشدار، یک المنت حرارتی و یک مکانیزم اسکیمر موتوری است.

 PLC از یک برنامه زمان‌بندی از پیش تعیین‌شده برای فعال کردن هیتر، مایع کردن چربی جمع‌شده و سپس برداشتن آن توسط اسکیمر و انتقال به یک ظرف جمع‌آوری استفاده می‌کند.

 این طراحی با هدف کاهش نیروی کار دستی، افزایش راندمان جداسازی (اغلب بیش از 99%) و ارائه یک فرآیند مدیریت FOG ثابت و قابل اعتماد، توسعه یافته است.

نقشه شماتیک طراحی چربی گیر آشپزخانه

برای درک بهتر عملکرد داخلی یک چربی‌گیر، این بخش یک نمای شماتیک از اجزای کلیدی و مسیر جریان فاضلاب را توصیف می‌کند. یک دیاگرام مفهومی می‌تواند این فرآیند را به صورت بصری نمایش دهد.

(یک تصویر گرافیکی)

نمودار یا دیاگرام مسیر جریان

1. ورودی (Inlet): فاضلاب حاوی FOG و جامدات از تجهیزات آشپزخانه از طریق لوله ورودی وارد چربی‌گیر می‌شود. در بسیاری از طراحی‌های HGI، فاضلاب ابتدا از یک
2. دستگاه کنترل جریان (Flow Control Device) عبور می‌کند. این دستگاه یک روزنه کالیبره شده است که دبی ورودی به واحد را تنظیم می‌کند تا از بارگذاری بیش از حد جلوگیری کرده و جداسازی کارآمد را تضمین نماید. این دستگاه اغلب دارای یک ورودی هوا برای کمک به فرآیند جداسازی است.
3. صافی جامدات (Solids Straining): جریان بلافاصله پس از ورود با یک سبد صافی قابل جابجایی مواجه می‌شود که ذرات بزرگ غذا را به دام می‌اندازد.
4. صفحات بازدارنده و محفظه جداسازی (Baffles & Separation Chamber): سپس آب وارد محفظه اصلی می‌شود، جایی که یک سری صفحات بازدارنده (Baffles) به صورت استراتژیک قرار گرفته‌اند. این صفحات سرعت جریان آب را کاهش داده، محیطی آرام و بدون تلاطم ایجاد می‌کنند و آب را در یک مسیر طولانی‌تر هدایت می‌کنند تا زمان ماند افزایش یابد.
5. جداسازی گرانشی (Gravity Separation): در شرایط آرام محفظه جداسازی، سه لایه تشکیل می‌شود:
   • لایه بالایی: چربی‌ها، روغن‌ها و گریس (FOG) به سطح آب صعود می‌کنند.
   • لایه میانی: آب تصفیه‌شده.
   • لایه پایینی: ذرات جامد سنگین‌تر و لجن در کف مخزن ته‌نشین می‌شوند.
6. خروجی (Outlet): آب تصفیه‌شده از لایه میانی به سمت خروجی جریان می‌یابد. لوله خروجی با یک سه‌راهی (Tee) یا صفحه بازدارنده زیرسطحی طراحی شده است که آب را از زیر لایه چربی و بالای لایه جامدات می‌کشد و تضمین می‌کند که فقط آب تصفیه‌شده از دستگاه خارج می‌شود.

محل نصب، ورودی، خروجی، دریچه دسترسی

نقشه شماتیک باید این ویژگی‌های خارجی کلیدی را به وضوح مشخص کند:

• ورودی/خروجی: جهت جریان را نشان می‌دهد.
• دریچه دسترسی/درپوش: این بخش برای نگهداری حیاتی است. دیاگرام باید درپوش قابل جابجایی را نشان دهد که امکان دسترسی به سبد صافی و محفظه اصلی برای تمیزکاری و پمپاژ را فراهم می‌کند.
• تهویه (Venting): دیاگرام باید نیاز به تهویه مناسب در بالادست (در کنترل‌کننده جریان) و پایین‌دست جداکننده را برای جلوگیری از سیفون شدن و تضمین تعادل فشار جهت عملکرد کارآمد نشان دهد.

طریقه نصب چربی گیر آشپزخانه بسیار ساده بوده و خود شما نیز می‌توانید آن را نصب کنید. یک فلنج 4 اینچ ورودی و یک فلنج 4 اینچ خروجی در این دستگاه تعبیه شده است.

خروجی به اگوی شهری و یا چاه جذبی وصل خواهد شد و ورودی نیز به مرکزی که چربی‌ها در آن قرار می‌گیرند.

استانداردهای مورد استفاده در طراحی چربی گیر

طراحی چربی گیر آشپزخانه بر پایه استانداردهای مهندسی معتبر بین‌المللی استوار است. این استانداردها چارچوب‌های فنی لازم برای اطمینان از عملکرد، ایمنی و انطباق قانونی سیستم‌ها را فراهم می‌کنند. درک این استانداردها برای هر طراح و مهندسی ضروری است.

ASME, ISO, EPA (استانداردهای بین‌المللی)

• ASME A112.14.3 (برای چربی‌گیرهای هیدرومکانیکی): این استاندارد که توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده، اصلی‌ترین مرجع در آمریکای شمالی برای HGIها است.
  • هدف: ارائه یک روش تست عملکردی و استاندارد برای رتبه‌بندی راندمان و ظرفیت HGIها.
  • روش تست: این استاندارد یک تست دسته‌ای (batch test) را تعریف می‌کند: سینک‌ها با آب داغ (150-160 درجه فارنهایت) و چربی حیوانی (لارد) پر شده و سپس با دبی نامی چربی‌گیر تخلیه می‌شوند. پساب خروجی جمع‌آوری شده و مقدار چربی عبوری اندازه‌گیری می‌شود.
  • معیارهای عملکرد: برای دریافت گواهینامه، یک چربی‌گیر باید راندمان جداسازی تجمعی حداقل 90% را نشان دهد و ظرفیت نگهداری چربی آن (بر حسب پوند) باید حداقل دو برابر دبی نامی آن (بر حسب GPM) باشد. برای مثال، یک واحد 20 GPM باید حداقل 40 پوند چربی را در خود نگه دارد.
• BS EN 1825 (برای جداکننده‌های چربی): این استاندارد اروپایی اصلی برای جداکننده‌های چربی نوع ثقلی (GGI) است.
  • هدف: این استاندارد الزامات طراحی، عملکرد، تست، نصب و نگهداری جداکننده‌های چربی را پوشش می‌دهد.
  • الزامات کلیدی: این استاندارد حداقل حجم برای بخش ته‌نشینی لجن، اصول طراحی برای بخش آرام‌سازی جریان (لوله ورودی باید یک مسیر مستقیم به طول 10 برابر قطر خود داشته باشد) و فرکانس نگهداری (تخلیه زمانی که 25% حجم پر شده یا حداقل ماهانه) را مشخص می‌کند.

نکات مربوط به ضوابط بهداشتی در ایران

در هر کشوری، از جمله ایران، مقامات محلی بهداشت و فاضلاب (که در اسناد بین‌المللی به عنوان “Authority Having Jurisdiction” یا AHJ شناخته می‌شوند) حرف آخر را در تأیید طراحی چربی گیر آشپزخانه می‌زنند.

مهندس طراح موظف است همیشه با کدها و ضوابط لوله‌کشی محلی مشورت کرده و آن‌ها را رعایت کند. این ضوابط معمولاً موارد زیر را مشخص می‌کنند:

• الزام به نصب چربی‌گیر برای تمام مراکز خدمات غذایی.
• حداقل الزامات اندازه‌گیری (که ممکن است به فرمول‌های UPC یا استانداردهای دیگر ارجاع دهند).
• مواد و محل‌های نصب مورد تایید.
• الزامات نگهداری و ثبت سوابق.

اصل اساسی این است که طراحی چربی گیر آشپزخانه باید قبل از اجرا توسط مرجع ذی‌صلاح محلی بررسی و تایید شود.

نمونه طراحی واقعی

برای تبدیل مفاهیم نظری به یک فرآیند عملی، این بخش یک نمونه طراحی چربی گیر آشپزخانه رستوران را گام‌به‌گام برای یک آشپزخانه صنعتی ارائه می‌دهد. این مثال به مهندسان و صاحبان رستوران‌ها کمک می‌کند تا فرآیند محاسبات را درک کنند.

مثال برای آشپزخانه صنعتی (رستوران 50 نفره)

در این مثال، هدف، اندازه‌گیری یک چربی‌گیر ثقلی دفنی (GGI) برای یک رستوران با مشخصات زیر با استفاده از روش کد لوله‌کشی یکپارچه (UPC) Appendix H است که به طور گسترده در آمریکای شمالی مورد استفاده قرار می‌گیرد.

• نوع کسب‌وکار: رستوران با سرویس کامل (نه فست‌فود)
• ظرفیت: 50 صندلی
• ساعات کاری: 12 ساعت در روز
• تجهیزات: دارای ماشین ظرفشویی صنعتی
• محل: منطقه تجاری استاندارد

محاسبات جریان، انتخاب جنس و ظرفیت، ابعاد

فرآیند محاسبه به شرح زیر است:

• گام 1: محاسبه تعداد وعده‌های غذایی در ساعت اوج
  • فرمول: تعداد صندلی×ضریب وعده غذایی=وعده‌های اوج
  • محاسبه: 50×1.0=50 وعده در ساعت اوج
• گام 2: تعیین نرخ جریان فاضلاب
  • بر اساس جدول، برای آشپزخانه با ماشین ظرفشویی، این نرخ 6 گالن برای هر وعده غذایی است.
• گام 3: تعیین زمان ماند
  • برای یک آشپزخانه تجاری با ماشین ظرفشویی، زمان ماند 2.5 ساعت است.
• گام 4: تعیین ضریب ذخیره‌سازی
  • برای 12 ساعت کار، ضریب ذخیره‌سازی 1.5 است.
• گام 5: محاسبه ظرفیت مایع مورد نیاز (اندازه چربی‌گیر)
  • فرمول: (وعده‌های اوج)×(نرخ جریان)×(زمان ماند)×(ضریب ذخیره‌سازی)=اندازه (گالن)
  • محاسبه: 50×6×2.5×1.5=1125 گالن
• گام 6: انتخاب نهایی چربی‌گیر و جنس
  • انتخاب ظرفیت: اندازه محاسبه‌شده 1125 گالن (تقریباً 4260 لیتر) است. طراح باید اندازه استاندارد تجاری بعدی را انتخاب کند که معمولاً یک چربی‌گیر 1250 یا 1500 گالنی است.
  • انتخاب جنس: برای یک GGI دفنی با این اندازه، گزینه‌های اصلی بتن پیش‌ساخته یا پلی‌اتیلن هستند. با توجه به دوام بلندمدت و مقاومت در برابر خوردگی، انتخاب طراحی مدرن و توصیه‌شده، یک GGI از جنس پلی‌اتیلن خواهد بود.
  • ابعاد: ابعاد نهایی بر اساس برگه مشخصات فنی سازنده برای یک چربی‌گیر پلی‌اتیلنی 1500 گالنی تعیین می‌شود. نقشه طراحی باید طول، عرض و عمق دستگاه و همچنین ابعاد مورد نیاز برای حفاری را نشان دهد.

جدول 3: محاسبه طراحی برای رستوران 50 نفره (روش UPC)

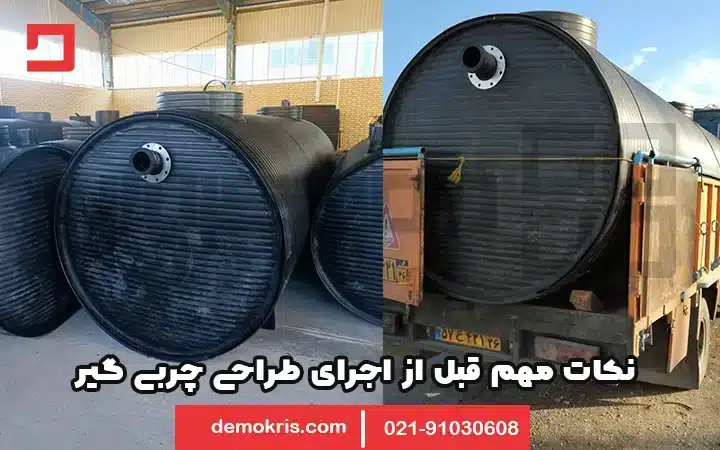

نکات مهم قبل از اجرای طراحی چربی گیر

پس از تکمیل طراحی نظری و اندازه‌گیری، اما قبل از شروع نصب، بررسی‌های حیاتی در محل و هماهنگی‌های نهایی باید انجام شود. این مراحل تضمین می‌کنند که طراحی تئوری در محیط فیزیکی واقعی به درستی عمل خواهد کرد.

بررسی شیب لوله‌ها

نقشه‌های طراحی چربی گیر آشپزخانه باید مشخص کنند و نصاب باید تأیید کند که تمام لوله‌های فاضلاب حامل چربی دارای حداقل شیب ¼ اینچ بر فوت (یا 2%) هستند.

این شیب برای اطمینان از جریان گرانشی و جلوگیری از ته‌نشین شدن جامدات در لوله‌ها قبل از رسیدن به چربی‌گیر ضروری است.

امکان تخلیه منظم

این یک تایید نهایی از هدف طراحی چربی گیر آشپزخانه برای قابلیت نگهداری است.

 طراح باید به صورت فیزیکی از محل بازدید کرده و تأیید کند که مکان مشخص‌شده برای نصب، واقعاً برای پرسنل و تجهیزات نگهداری (مانند کامیون‌های پمپاژ برای GGIها) قابل دسترسی است.

آیا مسیر مشخصی وجود دارد؟ آیا موانع هوایی یا زمینی وجود دارند؟

تهویه مناسب و ایمنی

طراحی چربی گیر رستوران باید شامل تهویه مناسب مطابق با کدهای لوله‌کشی محلی باشد. این شامل ونت کنترل‌کننده جریان (ورودی هوا) و یک ونت در پایین‌دست چربی‌گیر برای جلوگیری از عدم تعادل فشار (سیفون شدن یا فشار معکوس) است که می‌تواند راندمان جداسازی را به شدت کاهش دهد.

 از نظر ایمنی، درپوش‌های دسترسی باید محکم باشند تا از دسترسی غیرمجاز جلوگیری کرده و برای ترافیک مورد انتظار (پیاده‌رو یا H-20 برای وسایل نقلیه) رتبه‌بندی شده باشند تا از فروریختن جلوگیری شود.

هماهنگی با شرکت تأمین‌کننده برای نصب دقیق

نقشه‌های نهایی طراحی باید بر اساس مشخصات فنی دقیق مدل چربی‌گیر انتخاب‌شده از سوی سازنده تهیه شوند.

طراح باید با تأمین‌کننده هماهنگ باشد تا ابعاد دقیق، محل ورودی/خروجی و هرگونه الزامات نصب خاص (مانند مواد بستر برای واحدهای دفنی یا فضای خالی مورد نیاز برای واحدهای داخلی) را دریافت و در نقشه‌ها لحاظ کند.

اشتباهات رایج در طراحی چربی گیر

این بخش به عنوان یک راهنمای هشداردهنده، به بررسی رایج‌ترین و پرهزینه‌ترین اشتباهات در مرحله طراحی چربی گیر رستوران می‌پردازد. این اشتباهات معمولاً ناشی از عدم رعایت اصول طراحی چربی گیر آشپزخانه است که در بخش‌های قبلی ذکر شد.

انتخاب نادرست ظرفیت

• اندازه‌گیری کوچک (Undersizing): این رایج‌ترین اشتباه است. یک چربی‌گیر با ظرفیت کمتر از حد نیاز به سرعت اشباع شده و منجر به عبور مداوم FOG، گرفتگی‌های مکرر و عدم انطباق با مقررات می‌شود. این خطا زمانی رخ می‌دهد که طراحان تمام تجهیزات را در نظر نمی‌گیرند یا جریان‌های اوج را دست‌کم می‌گیرند.
• اندازه‌گیری بزرگ (Oversizing): یک اشتباه کمتر شایع اما همچنان مهم. یک چربی‌گیر بیش از حد بزرگ می‌تواند منجر به عملکرد ضعیف شود زیرا سرعت جریان بسیار پایین است و فاضلاب برای مدت طولانی در آن راکد می‌ماند. این امر شرایط سپتیک ایجاد کرده و منجر به تولید بیش از حد گاز H2S می‌شود که باعث بوی بسیار نامطبوع و خوردگی سریع اجزای بتنی یا فلزی می‌گردد.

نصب در محل نامناسب

• فاصله زیاد از منبع: همانطور که قبلاً توضیح داده شد، این امر باعث می‌شود چربی قبل از رسیدن به چربی‌گیر در لوله‌ها سرد و جامد شود.
• غیرقابل دسترس برای نگهداری: قرار دادن یک دستگاه در محلی که نمی‌توان آن را به راحتی و به طور منظم تمیز کرد، یک طراحی است که شکست آن تضمین شده است. این شامل عدم وجود فضای کافی در بالای واحدهای داخلی یا مکان‌یابی نامناسب برای واحدهای خارجی است.

عدم پیش‌بینی تخلیه آسان چربی

این مورد مستقیماً به نکته قبلی مرتبط است و بر ارتباط بین طراحی چربی گیر آشپزخانه و نگهداری تأکید دارد. این اشتباه به معنای عدم طراحی برای فرآیند تمیزکاری است.

به عنوان مثال، مشخص کردن یک GGI در مکانی بدون دسترسی کامیون پمپاژ یا یک HGI در فضایی تنگ که کارکنان نمی‌توانند به صورت فیزیکی آن را تمیز کنند، نمونه‌هایی از این خطای طراحی هستند.

نتیجه‌گیری

مدیریت موثر FOG در آشپزخانه‌های تجاری و رستوران‌ها یک ضرورت غیرقابل انکار است که موفقیت آن مستقیماً به کیفیت و دقت فرآیند طراحی بستگی دارد.

تاکید بر طراحی مهندسی دقیق

این مقاله نشان داد که طراحی چربی گیر آشپزخانه یک فرآیند مهندسی چندوجهی است. یک چربی‌گیر صرفاً یک وسیله لوله‌کشی نیست، بلکه یک تجهیز پیش‌تصفیه فاضلاب است که عملکرد آن بر اساس اصول هیدرولیک، شیمی و فیزیک استوار است.

 انتخاب ظرفیت، جنس، نوع و محل نصب باید بر اساس محاسبات دقیق، تحلیل داده‌های عملیاتی و انطباق با استانداردهای بین‌المللی صورت گیرد. نادیده گرفتن این اصول منجر به شکست سیستم، هزینه‌های عملیاتی بالا و مشکلات قانونی خواهد شد.

پیشنهاد استفاده از مشاوره تخصصی پیش از اجرا

با توجه به پیچیدگی‌های فنی و نظارتی، اکیداً توصیه می‌شود که صاحبان کسب‌وکارها و توسعه‌دهندگان قبل از هرگونه اقدام، از مشاوره متخصصان واجد شرایط بهره‌مند شوند.

 همکاری با مهندسان مکانیک، تاسیسات و بهداشت (MEP) یا مشاوران تخصصی مدیریت چربی، تضمین می‌کند که تمام پارامترها به درستی ارزیابی شده، قوانین محلی رعایت گردیده و مناسب‌ترین فناوری برای نیازهای خاص پروژه انتخاب می‌شود.

این سرمایه‌گذاری اولیه در تخصص، از هزینه‌های بسیار سنگین‌تر در آینده جلوگیری خواهد کرد.
