مقدمه

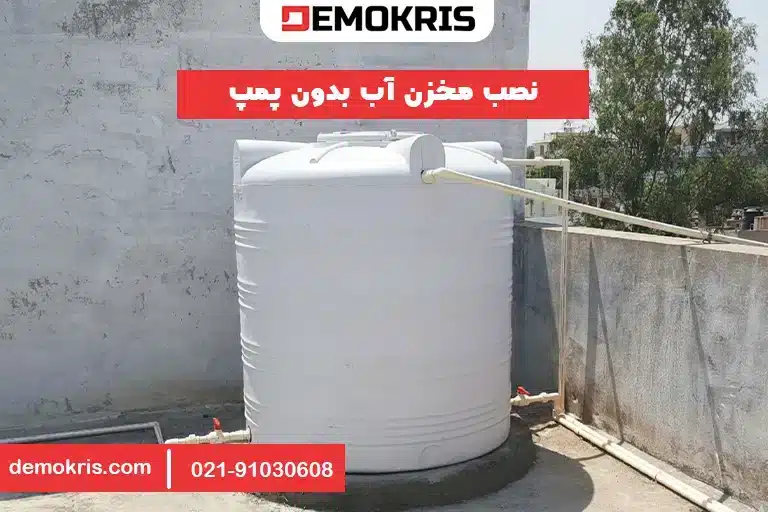

نصب مخزن آب بدون پمپ در طول سالها کار با انواع سیستمهای ذخیره آب، از مخزن پلی اتیلن روی بام خانههای ویلایی گرفته تا سازههای پیچیدۀ مخزن فایبرگلاس در محیطهای صنعتی، یک فرایند مهندسی و حقیقت ثابت شده با خود دارد: هیچ سیستمی به اندازه روش گرانشی (ثقلی) قابل اعتماد نیست.
در دنیایی که وابستگی به برق و پمپ، آب شما را گروگان نوسانات شبکه میکند، روش نصب مخزن آب بدون پمپ حکم یک لنگر نجات را دارد؛ راهکاری که آب را تنها با اتکا به نیروی همیشگی جاذبه، توزیع میکند. این مقاله، حاصل تجربۀ صدها پروژه اجرایی است که قرار است شما را به یک استاد در طراحی و نصب مخزن آب بدون پمپ تبدیل کند.
ما در این مسیر، نکات ریز فنی را که اغلب توسط افراد کمتجربه نادیده گرفته میشود، از جان و دل بازگو میکنیم تا مطمئن شویم در انتهای این راه، سیستم شما با حداکثر کارایی و حداقل نیاز به نگهداری، آب را برای مصرفکنندگان جاری سازد.

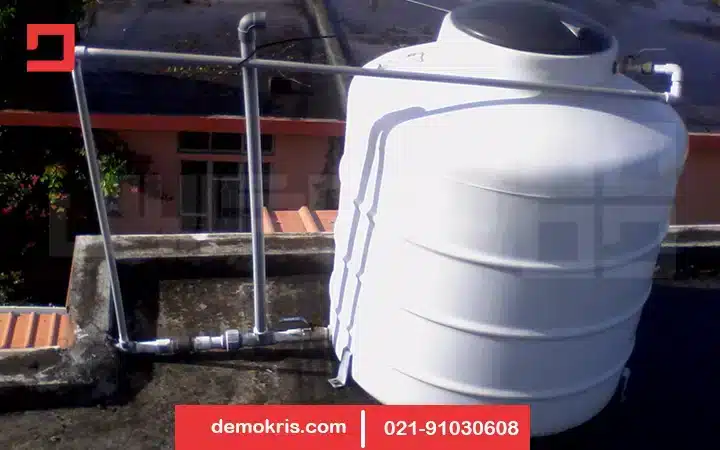

دلایل نصب مخزن آب بدون پمپ
چرا باید روش سنتی و آزمودهشده نصب مخزن آب بدون پمپ را به تجهیزات مدرن پمپاژ ترجیح دهیم؟ پاسخ در مزایای بلندمدت و عمق اطمینان عملیاتی این سیستمها نهفته است که فراتر از صرفهجویی مالی است.
- اقتصاد و بهرهوری انرژی صفر: برجستهترین دلیل، حذف کامل هزینههای برق برای ایجاد فشار است. پمپها، به ویژه در ساعات اوج مصرف، بار سنگینی بر دوش هزینههای انرژی ساختمان میاندازند. در سیستم گرانشی، آب با استفاده از نیروی جاذبه زمین به حرکت در میآید و این یعنی هزینه توزیع انرژی صفر است. با نصب مخازنی مانند مخزن grp که مقاومت بالایی در برابر خوردگی و نوسانات دما دارند، میتوانید این سرمایهگذاری را برای چندین دهه تضمین کنید.
- اطمینان عملیاتی در زمان قطعی برق: قابلیت اطمینان سیستم گرانشی بیبدیل است. سیستمهای پمپاژ با قطع شدن برق، از کار میافتند. اما سیستم گرانشی، مستقل از هر منبع انرژی خارجی عمل میکند. این ویژگی در مناطقی که دچار قطعیهای مکرر برق، یا در زمان بحرانهای طبیعی هستند، حیاتی است و جریان آب را حتی در تاریکی مطلق تضمین میکند.
- کاهش چشمگیر استهلاک و سر و صدا: نبود پمپ به معنای کاهش قطعات متحرک، لرزش و سر و صدای آزاردهنده است. پمپها منبع اصلی سر و صدا در تأسیسات هستند. با نصب مخزن آب بدون پمپ، شما نه تنها آرامش ساختمان را حفظ میکنید، بلکه تمام شیرآلات و اتصالات لولهکشی خود را از تنشهای مکانیکی و ضربات قوچ آب که توسط پمپها ایجاد میشوند، حفظ میکنید.
- زیبایی ساختمان و مدیریت فضا: در بسیاری از ساختمانها، مخزن آب روی پشت بام نصب میشود. این کار باعث میشود فضای پارکینگ، حیاط یا زیرزمین اشغال نشود. در نتیجه، ظاهر و زیبایی ساختمان حفظ میشود و میتوانید از فضای همکف برای مصارف دیگر استفاده کنید.
- محافظت از شبکۀ آب شهری (طبق مقررات): اتصال مستقیم پمپ به شبکۀ آب شهری، طبق مقررات شرکت آب و فاضلاب، غیرقانونی و جریمهپذیر است. پمپهای مستقیم با مکش ناگهانی، فشار آب لولۀ اصلی خیابان را کاهش میدهند و باعث اختلال در آبرسانی به همسایگان میشوند. با نصب مخزن، آب در ساعات پرفشار وارد مخزن شده و سپس توسط گرانش یا در صورت لزوم توسط پمپ پشتیبان از مخزن توزیع میشود، که این کاملاً قانونی و مسئولانه است.

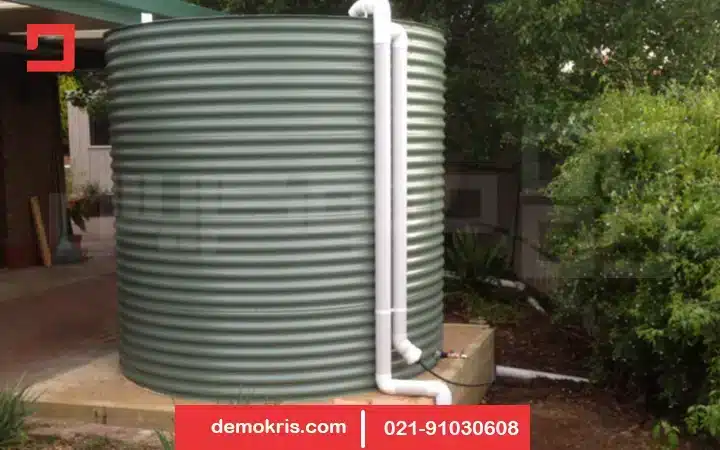

مراحل گام به گام نصب مخزن بدون پمپ
نصب مخزن آب بدون پمپ از موفقیت یک سیستم ثقلی (گرانشی) مهندسی شده است که اگر به درستی اجرا شود، سالها بدون مشکل کار خواهد کرد. ما هر گام را به سادهترین شکل و تنها در یک مورد توضیح میدهیم تا کاملاً قابل اجرا باشد:
۱. تعیین ارتفاع و انتخاب مکان بهینه (قانون طلایی فشار)
تمام قدرت سیستم شما در این مرحله نهفته است. آب باید در ارتفاعی قرار گیرد که با نیروی جاذبه، فشار مورد نیاز شما را تأمین کند.
نیروی گرانش، فشار مایع را به طور مستقیم از طریق ارتفاع ستون آب (از سطح آب تا شیر خروجی) تعیین میکند. برای تأمین حداقل فشار مناسب خانگی (حدود ۲.۸ بار یا ۴۰ پیاسآی) به ارتفاعی حدود ۳۰ متر ستون آب نیاز دارید.
اما این تنها فشار استاتیک است. در عمل باید «افت فشار اصطکاکی» ناشی از لولهها و اتصالات را نیز در نظر بگیرید و ارتفاع واقعی مخزن را بیشتر از مقدار تئوری تعیین کنید.
برای یادگیری نحوۀ انتخاب دقیق و کارشناسانۀ محل نصب، حتماً به مقالۀ جامع ما با عنوان «بهترین محل نصب مخزن آب» مراجعه کنید. مکانیابی صحیح، کلید کارایی سیستم گرانشی شماست.
۲. اجرای فونداسیون مقاوم و مهاربندی لرزهای
پایۀ کار نصب مخزن آب بدون پمپ این نکته بسیار مهم است: باید به اندازه کل وزن مخزن پر از آب، محکم و تراز باشد.
آمادهسازی مخازن زیرزمینی:
اگر مخزن روی بام یا یک سازۀ مرتفع نصب میشود، فونداسیون بتنی یا فلزی باید کاملاً تراز باشد و تحمل وزن کامل مخزن پُر شده را داشته باشد. برای نصب مخزن کاروگیت یا پلی اتیلن در زیر زمین، ابتدا باید عمق گودبرداری را ۲۵ سانتیمتر بیشتر از عمق مورد نیاز در نظر بگیرید و کف آن را با ۵ سانتیمتر شن نخودی شسته شده (Pea Gravel) بپوشانید.
این بستر یکنواخت و نرم، از آسیب به بدنه مخزن جلوگیری میکند.
مهاربندی لرزهای (طبق استاندارد):
در ایران، به دلیل خطر زلزله، یک نکته حیاتی در مورد نصب مخزن آب بدون پمپ وجود دارد: مهاربندی تمامی مخازن مرتفع و آبگرمکنها الزامی است.
مخزن را نباید بیش از ۵ سانتیمتر از دیوار فاصله دهید. سپس با استفاده از کیتهای مهاربندی شامل تسمههای فلزی مخصوص، مخزن را در دو نقطه (یک سوم و دو سوم ارتفاع) به اعضای سازهای دیوار (تیرچهها یا ستونهای عمودی) با پیچهای محکم متصل کنید. نادیده گرفتن این مورد، در زمان زلزله فاجعهآفرین است.
۳. رعایت پروتکل صحیح پر کردن و خاکریزی در مخازن دفنی
اگر مخزن شما در زیر زمین نصب میشود، پر کردن آن با آب در زمان خاکریزی، یک ضرورت مهندسی برای حفظ ساختار آن است.
پس از قرار دادن مخزن در گودال، ابتدا آن را تا یک سوم با آب پر کنید. این وزن اولیه باعث میشود مخزن در بستر شن مستقر شود. سپس خاکریزی اطراف مخزن را با شن نخودی یا مواد روان آغاز کنید.
طبق گفته مقاله موجود در سایت scribd.com،نکته کلیدی این است که سطح آب داخل مخزن باید همواره با سطح مواد خاکریزی بیرونی همگام باشد. این کار از تغییر شکل یا فروریختن مخزن بر اثر فشار جانبی خاک جلوگیری میکند و در مناطقی که سطح آب زیرزمینی بالا است، از شناور شدن مخزن جلوگیری میکند.
۴. طراحی خروجی آب اصلی در ارتفاع بالاتر از کف (منطقه مرده)
از دیگر نکات مهم در نصب مخزن آب بدون پمپ این مورد است که برای جلوگیری از ورود لجن و رسوبات به شبکه داخلی، محل خروجی آب از مخزن باید با دقت انتخاب شود.
ناحیۀ تهنشینی (Sediment Trap):
آب خروجی اصلی که به سمت ساختمان میرود، نباید از پایینترین نقطۀ مخزن خارج شود. توصیه مهندسی این است که خروجی آب تمیز، باید حداقل ۵ تا ۷.۵ سانتیمتر بالاتر از کف مخزن آب نصب شود. این فضای زیر خروجی، «منطقۀ مرده» یا «تله رسوب» است که در آن تمام گِل و ماسهها فرصت تهنشین شدن پیدا میکنند.
شیر تخلیه جداگانه:
پایینترین نقطۀ کف مخزن باید به یک شیر تخلیۀ رسوب اختصاص داده شود. حتماً از شیر توپی (Ball Valve) با دهانۀ بزرگ استفاده کنید تا در هنگام تمیزکاری دورهای، رسوبات غلیظ باعث گرفتگی شیر نشوند. این شیر فقط برای تمیزکاری دورهای است.
۵. نصب دریچۀ تهویه صحیح و حفاظدار (تنفس مخزن)
هنگامی که شما تصمیم بر نصب مخزن آب بدون پمپ دارید باید توجه داشته باشید که دریچه تهویه نقشی حیاتی در حفظ سلامت سازهای مخزن دارد و از فروپاشی آن جلوگیری میکند.
هنگام مصرف زیاد آب، اگر هوا نتواند به سرعت وارد مخزن شود تا جایگزین آب خارج شده گردد، یک فشار منفی (خلاء) ایجاد میشود که میتواند مخزن را مچاله یا تغییر شکل دهد. دریچۀ تهویه باید اندازهای مناسب برای ورود سریع هوا داشته باشد.
طراحی دریچه تهویه باید طوری باشد که از ورود آلودگی، گرد و غبار، باران و حشرات جلوگیری کند. دریچهها باید رو به پایین باشند یا با یک هود محافظت شوند. حتماً از توریهای ریز (مش ۲۴) استفاده کنید. سرریز مخزن (Overflow) به هیچ عنوان جایگزین دریچه تهویه نیست.
۶. بهینهسازی لولهکشی و نصب شیرهای تخلیۀ هوا (نابودی قفل هوا)
جریان آرام گرانشی، به کوچکترین موانع حساس است. غلبه بر اصطکاک و هوای محبوس، کلید عملکرد روان سیستم است.
برای به حداقل رساندن افت فشار، قطر لولۀ خروجی آب را تا حد امکان بزرگتر از حد معمول انتخاب کنید. همچنین، در مسیر لولهکشی، استفاده از زانوییهای ۹۰ درجه و اتصالات تند را به حداقل برسانید و در صورت امکان از خمهای ملایم استفاده کنید تا جریان آب سیال بماند.
قفل هوا، شایعترین علت نارسایی در سیستمهای گرانشی است. حبابهای هوا در نقاط اوج لولهکشی جمع شده و جریان را مسدود میکنند. راهحل قطعی، نصب شیرهای تخلیه هوا (Air Release Valves) در تمامی قلهها یا نقاط مرتفع مسیر لوله است. این شیرها به طور خودکار هوای محبوس شده را خارج میکنند و فشار و دبی آب را بازیابی میکنند.

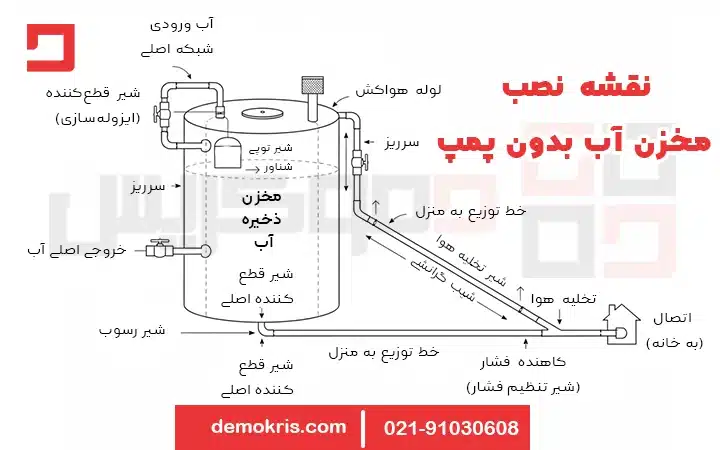

نقشه نصب مخزن آب بدون پمپ
نقشه نصب مخزن آب بدون پمپ باید به زبان ساده تمام اجزای لازم برای عملکرد مستقل و پایدار را نشان دهد. این نقشه شماتیک، راهنمای شما برای لولهکشی صحیح است:
- ورودی آب (از شبکه/منبع): خطی که آب را به مخزن میرساند و باید دارای یک شیر شناور (فلوتر) باشد تا سطح آب را کنترل کند و از سرریز جلوگیری کند.
- شیر قطع کن ورودی: نصب یک شیر ایزولاسیون یا قطع کن در ورودی مخزن ضروری است تا بتوان در زمان نگهداری مخزن، جریان ورودی را بدون اختلال در شبکۀ شهری قطع کرد.
- مخزن ذخیره: شامل دریچه بازرسی برای تمیزکاری و بازرسی داخلی.
- دریچۀ تهویه: در بالاترین نقطۀ مخزن و دارای توری محافظ.
- سرریز: برای تخلیۀ آب اضافی در مواقع اضطراری یا خرابی شناور.
- خروجی آب اصلی: همانطور که توضیح داده شد، ۵ تا ۷.۵ سانتیمتر بالاتر از کف نصب میشود و بلافاصله پس از آن باید یک شیر قطع کن اصلی نصب شود.
- شیر تخلیۀ رسوب (درین): در پایینترین نقطۀ کف مخزن برای تخلیه دورهای لجن.
- لولهکشی با شیب نزولی: لولهکشی از مخزن تا خانه باید با یک شیب ثابت رو به پایین و حداقل استفاده از زانوییها طراحی شود.
- شیرهای تخلیه هوا: در نقاط اوج لولهکشی برای مبارزه با قفل هوا.
- شیر کاهنده فشار (PRV): در ورودی ساختمان، در صورت لزوم.
نکات مهم نصب مخزن آب بدون پمپ
تجربه نشان میدهد که نادیده گرفتن این جزئیات کوچک، میتواند سیستم گرانشی ایدهآل شما را به یک پروژۀ ناموفق تبدیل کند:
- مدیریت فشار بالا و شیر کاهنده فشار: اگر مخزن شما در ارتفاعی بیش از ۵۵ متر نصب شده و فشار خروجی به طور مداوم از ۵.۵ بار (۸۰ پیاسآی) فراتر میرود، باید حتماً از شیر کاهنده فشار (PRV) در ورودی ساختمان استفاده کنید. فشار زیاد، باعث نشت آب، خرابی زودهنگام شیرآلات و تجهیزات حساس خانگی میشود.
- عایقکاری برای محافظت حرارتی: در مناطق سردسیر، لولهها و به خصوص نقاط اتصال باید با لولههای فومی عایق (مانند پلیاورتان) پوشانده شوند تا از یخزدگی جلوگیری شود. عایقکاری در مناطق گرمسیری نیز مهم است؛ این کار از گرم شدن بیش از حد آب و کاهش کیفیت آن جلوگیری میکند.
- استفاده از شیر یکطرفه در خطوط پمپ پشتیبان: اگر برای پر کردن مخزن از پمپ استفاده میکنید یا یک سیستم هیبریدی دارید، نصب یک شیر یکطرفه (Check Valve) بلافاصله پس از خروجی پمپ ضروری است. این شیر مانع از برگشت آب از مخزن ذخیره به سمت پمپ یا منبع اصلی میشود.
- استفاده از اتصالات انعطافپذیر: در لولهکشی روی پشت بام که در معرض لرزشهای ناشی از باد یا جابهجاییهای جزئی سازه است، استفاده از اتصالات انعطافپذیر توصیه میشود. این اتصالات کمک میکنند تا لولهکشی ثابت باقی بماند و از نشت آب به دلیل لرزش یا وزن اتصالات جلوگیری شود.
چالشهای مهم در صورت عدم استفاده از پمپ
انتخاب سیستم گرانشی با مزایای بزرگی همراه است، اما نباید چالشهای آن را نادیده گرفت. با آگاهی از این مشکلات، میتوانید از قبل راهحلهای مهندسی را پیادهسازی کنید:
- افت شدید فشار در طبقات بالا: چالش اصلی، رابطۀ مستقیم ارتفاع با فشار است. اگر اختلاف ارتفاع بین مخزن و شیر خروجی (به خصوص در بالاترین طبقه) کم باشد، فشار آب ضعیف خواهد بود. این فشار ضعیف در زمان پیک مصرف، میتواند عملاً استفاده از پکیجهای گرمایشی، فیلترهای تصفیه آب یا دوشهای پرفشار را غیرممکن کند. برای این مشکل، راهحل، افزایش ارتفاع نصب مخزن است.
- انسداد جریان به دلیل قفل هوا (Air Lock): همانطور که در مراحل نصب توضیح دادیم، گیر کردن حبابهای هوا در نقاط مرتفع لوله یک مشکل رایج در سیستمهای گرانشی است. اگر سیستم به طور ناگهانی دچار افت دبی یا جریان ناپیوسته (مثل آبشاری) شد، احتمالاً قفل هوا اتفاق افتاده است. راهحل فنی این است که حتماً شیرهای تخلیه هوا نصب شوند تا این هوای محبوس شده آزاد شود.
- مدیریت رسوبات و نگهداری دورهای: سیستم گرانشی، ذرات معلق (لجن و ماسه) را به کف مخزن میفرستد. اگر شما به طور منظم (مثلاً هر شش ماه یا سالی یک بار) اقدام به تخلیۀ رسوبات از طریق شیر درین نکنید، این انباشتگی در نهایت افزایش یافته و وارد خط اصلی لوله میشود.
- مشکلات در راهاندازی سامانههای تصفیه فشاردار: در خانههایی که از سیستم تصفیۀ آب اسمز معکوس (RO) استفاده میکنند، اگر فشار اولیه سیستم گرانشی کم باشد، ممکن است نیاز باشد که فشار مخزن ذخیرۀ تصفیه شده (حتی پس از خالی شدن کامل آب) با یک پمپ دستی یا دوچرخه روی حدود ۵ تا ۷ پیاسآی تنظیم شود. اگر در زمان بررسی فشار، به جای هوا، آب با فشار زیاد خارج شود، دیافراگم داخلی مخزن آسیب دیده و باید تعویض گردد.
مزایای نصب مخزن آب بدون پمپ
همانطور که دیدیم، مزایای انتخاب این سیستم به قدری قوی است که ارزش غلبه بر چالشهای فنی را دارد:
- انرژی رایگان و صرفهجویی بلندمدت: حذف پمپ، تمام هزینههای نگهداری، تعمیرات و مصرف برق پمپاژ را برای همیشه حذف میکند.
- پایداری ساختاری و طول عمر بالا: فشار پایینتر و ثابتتر در سیستمهای گرانشی، استهلاک لولهکشی و شیرآلات را کاهش داده و عمر تأسیسات را افزایش میدهد.
- سازگاری با انرژیهای تجدیدپذیر: سیستمهای گرانشی به راحتی با سامانههای گرمایش آب خورشیدی منفعل (Passive Solar) سازگار میشوند. به عنوان مثال، در یک مخزن فایبرگلاس عایقکاری شده، میتوانید از گرمایش آب خورشیدی ترموسیفون (که خود بدون پمپ کار میکند) استفاده کنید و از انرژی رایگان خورشید بهرهمند شوید. این همافزایی، استقلال انرژی خانه شما را به حداکثر میرساند.
- مناسب برای انواع کاربری: این روش برای نصب انواع مخازن، از مخزن پلی اتیلن سبک و مقرون به صرفه گرفته تا مخازن پنلی با ظرفیت بالا و مخازن دفنی، کاملاً کاربردی است و دغدغۀ بو گرفتن آب در مخازن پلی اتیلن را نیز برطرف میکند زیرا آب همواره در جریان است.
