دستگاه کلریناتور گازی چیست؟
کلریناتور گازی یک دستگاه دقیق مکانیکی است که وظیفه تزریق کنترلشده و ایمن گاز کلر (که معمولاً به صورت مایع تحت فشار در سیلندر نگهداری میشود) به آب را بر عهده دارد. با اینکه کلر مادهای بسیار کارآمد برای نابودی پاتوژنها است، اما سمی بودن آن مستلزم آن است که مکانیزم تزریق با حداکثر ایمنی طراحی شود. مهندسی مدرن این دستگاهها بر اساس اصل کلیدی “عملکرد تحت خلاء” (Vacuum-Operated) بنا شده است.
به زبان ساده، کلریناتور گازی یا همان کلرزن گازی فشار بالای گاز کلر خروجی از سیلندر را به فشاری زیر فشار اتمسفر (خلاء) تبدیل میکند. این تبدیل در رگولاتور خلاء که معمولاً مستقیماً بر روی شیر سیلندر نصب میشود، انجام میگیرد.
این نصب مستقیم، مزیت بزرگی دارد: حذف تمام خطوط لوله پرفشار. به این ترتیب، گاز کلر از سیلندر تا انژکتور (Ejector) در شرایط مکش حرکت میکند.
انژکتور یک قطعه حیاتی است که با استفاده از فشار آب ورودی (بر اساس اصل ونتوری)، خلاء لازم را برای کشیدن گاز کلر ایجاد میکند و در همان لحظه گاز را در آب حل کرده و به صورت محلول بسیار غلیظ به نقطه تزریق میفرستد.
این سیستم صرفاً یک مکانیزم کنترلی برای دوزدهی نیست؛ بلکه یک سیستم ایمنی خودکار است. دیافراگم تنظیمکننده در رگولاتور خلاء، تنها زمانی باز میماند که خلاء از طرف انژکتور حفظ شود.
“بعد از سالها کار با این دستگاهها، آموختهام که وقتی در صنعت میگوییم ‘کلریناتور گازی’، در واقع داریم درباره یک ‘سیستم مدیریت ریسک مبتنی بر خلاء’ صحبت میکنیم.” این خلاء نه تنها دقت دوزدهی را تضمین میکند، بلکه قلب تپنده ایمنی در تصفیهخانه شماست.
در صورت قطع جریان آب به انژکتور یا شکستن لوله خلاء، بلافاصله خلاء از بین رفته و دیافراگم تنظیمکننده فوراً بسته میشود، به این معنی که جریان گاز کلر تحت فشار به طور کامل در همان سیلندر مسدود میشود. این ویژگی، خطر نشت گاز تحت فشار را از بین میبرد و ایمنی پرسنل را در اولویت قرار میدهد.
قیمت کلریناتور گازی
قیمت کلریناتور گازی با توجه به مدلهای مختلف شرکت دموکریس متفاوت است و توصیه میکنیم برای دریافت لیست قیمت کلریناتور گازی با کارشناسان ما در ارتباط باشید.
برای راهنمایی بهتر لیست قیمت زیر میتواند به شما کمک کند:
Gas Chlorinator Cl2 Omega از 25 تا 32 میلیون تومان
Gas Chlorinator Cl2 Beta از 38 تا 43 میلیون تومان
Gas Chlorinator Alpha Cl2 از 27 تا 39 میلیون تومان
Gamma Gas Chlorinator Cl2 از 50 تا 80 میلیون تومان
خرید کلریناتور گازی
خرید کلریناتور گازی باید یک تصمیم آگاهانه باشد که بر اساس الزامات عملیاتی خاص تأسیسات شما گرفته میشود. شما نباید صرفاً یک قطعه سختافزاری بخرید، بلکه باید یک راهحل ایمنی و دوزدهی دقیق را انتخاب کنید.
نخستین قدم در انتخاب بهترین سیستم، ارزیابی دقیق مشخصات ظرفیت مورد نیاز است. این ارزیابی باید بر اساس حداکثر دبی آب تصفیهخانه (پیک مصرف) و حداکثر دوز کلر (بر حسب میلیگرم در لیتر) که طبق نتایج آزمایشگاهی یا قوانین محلی (مانند میزان گندزدایی آب سطحی که معمولاً به دوزهای بالاتری نیاز دارد) تعیین میشود، انجام پذیرد.
خرید دستگاهی با ظرفیت پایینتر از نیاز واقعی منجر به عملکرد ضعیف و عدم دستیابی به کلر باقیمانده مجاز میشود. دموکریس این نیاز را درک کرده و با ارائه ظرفیتهای بسیار متنوع، از ۸۰ گرم در ساعت (مدل امگا) برای استخرهای کوچک، تا ۴۰ کیلوگرم در ساعت (مدل گاما) برای تصفیهخانههای عظیم شهری، امکان انتخاب دقیق را فراهم میکند.
همانطور که قبلاً ذکر شد، کلریناتور دستگاهی است که دائماً در معرض گاز خورنده قرار دارد. دوام و مقاومت شیمیایی قطعات، تضمینکننده عملکرد طولانی و به حداقل رساندن خطرات نشتی است.
کلریناتور گازی دموکریس از جنس P.V.C مهندسیشده ساخته شدهاست که مقاومت مطلوبی در برابر فشار بالا و گاز کلر خورنده فراهم میکند. استفاده از مواد مقاوم، نشتیهای ناشی از خوردگی، که یک عامل رایج در خرابی سختافزاری است، را کاهش میدهد.

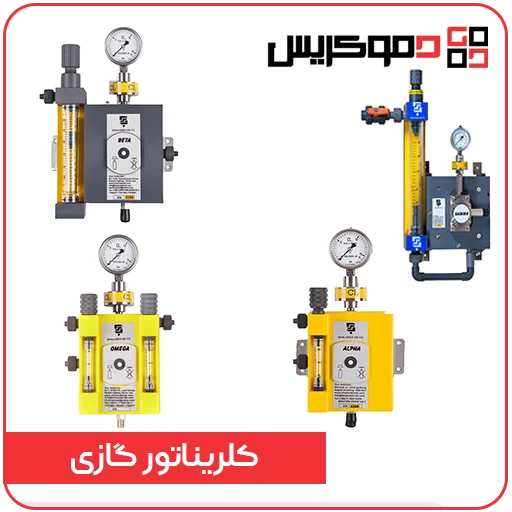

مدل ها و انواع کلریناتور گازی دموکریس
شرکت دموکریس با در نظر گرفتن نیازهای متفاوت مشتریان ایرانی، از استخرهای کوچک تا تصفیهخانههای غولپیکر، مجموعهای از دستگاههای کلرزن گازی دیواری را طراحی و تولید کرده است. ویژگی مشترک تمام مدلهای ما، اتکاء به اصل عملکرد تحت خلاء برای تضمین حداکثر ایمنی و استفاده از مواد مقاوم در برابر خورندگی گاز کلر است.
بسیاری از مدلهای دموکریس با استفاده از دستگاههای کنترل عددی رایانهای (C.N.C) ساخته میشوند. این بدان معناست که قطعات حیاتی مانند بدنهها، شیرهای تنظیم جریان و محل نصب دیافراگمهای تنظیمکننده خلاء، با تلورانسهای بسیار دقیق ماشینکاری شدهاند.
این دقت بالا، نه تنها مونتاژ را آسانتر میکند، بلکه احتمال نشتیهای ناخواسته را به دلیل عیوب ساختاری کاهش داده و عمر مفید دستگاه را افزایش میدهد. جنس P.V.C مورد استفاده در تمامی مدلها، به دلیل مقاومت بالا در برابر فشار و خورندگی گاز کلر، دوام کلرزن را در محیطهای مرطوب و صنعتی تضمین میکند.
مشخصات فنی و کاربردی کلریناتورهای گازی دموکریس
| مدل دموکریس | ظرفیت تزریق (کیلوگرم/ساعت) | مناسب برای | ویژگی فنی برجسته |
| امگا (Omega) | ۰.۰۸ تا ۰.۲۵ (۸۰ تا ۲۵۰ گرم/ساعت) | استخرهای کوچک، تصفیه آب خانگی یا تأسیسات با دبی بسیار کم | تنظیم ظرفیت مطلوب، جنس P.V.C مقاوم، دیواری |
| آلفا (Alpha) | ۰ تا ۴ | مجموعههای ورزشی، کارخانجات صنعتی کوچک، تصفیهخانههای کوچک | قابلیت تعویض شیشه برای تغییر رنج ظرفیت، مجهز به مانومتر دیافراگمدار برای نمایش فشار خط تزریق |
| بتا (Beta) | ۵ تا ۱۲ | تصفیهخانههای متوسط، کارخانجات فرآیندی با دبی بالا | ساخت با دقت C.N.C، مجهز به مانومتر دیافراگمدار، مقاومت P.V.C در برابر فشار و خورندگی 19 |
| گاما (Gamma) | ۲۰ و ۴۰ | تصفیهخانههای بزرگ شهری، نیروگاهها و صنایع سنگین | بالاترین ظرفیت در محصولات دموکریس، ساخت با دقت C.N.C برای حداکثر پایداری |
مدلهای آلفا، بتا و گاما همگی مجهز به مانومتر دیافراگمدار هستند که فشار گاز کلر را در دستگاه و خط تزریق نشان میدهد. این ویژگی برای اوپراتورها حیاتی است، زیرا نمایش صحیح فشار، بخش مهمی از نظارت روزانه بر عملکرد صحیح سیستم را تشکیل میدهد.
مزایای دستگاه کلرزن گازی
استفاده از دستگاه کلرزن گازی، به ویژه در تأسیسات با ظرفیت تصفیه بالا، یک انتخاب استراتژیک است که بر اساس مزایای مالی، عملیاتی، و گندزدایی برتر توجیه میشود. این روش یک فناوری اثباتشده با قدمتی بیش از یک قرن است.
کلرزن گازی اغلب اقتصادیترین روش گندزدایی برای عملیات در مقیاس بزرگ محسوب میشود. در حالی که نصب اولیهاش ممکن است هزینهای در بر داشته باشد، هزینه عملیاتی در حجم بالا بسیار رقابتی است.
برای مثال، بر اساس برآوردهای بینالمللی، در تأسیساتی که روزانه بیش از ۶۸۰۰ متر مکعب آب تولید میکنند، هزینه کلرزنی گازی میتواند تا ۰.۰۲ دلار به ازای هر متر مکعب آب تصفیهشده کاهش یابد.
این پایداری هزینه در حجم بالا، مزیت غیرقابل انکار کلرزن گازی (در مقایسه با روشهایی که مواد شیمیایی گرانتر یا انرژی بیشتری نیاز دارند) است.
گاز کلر به خودی خود ارزانتر از معادلهای مایع یا جامد آن در مقیاس صنعتی است، که منجر به صرفهجویی قابل توجهی در طول زمان میشود.
کلرزن گازی یک ضدعفونیکننده بسیار قوی و مؤثر است که طیف گستردهای از میکروارگانیسمها، از جمله باکتریها، ویروسها و پروتوزوآها را از بین میبرد. این کارایی، ریسک شیوع بیماریهای منتقله از آب مانند وبا و حصبه را به طور چشمگیری کاهش میدهد. مهمتر از آن، مزیت “ضدعفونی ثانویه” است که کلریناتور گازی فراهم میکند.
برخلاف روشهایی مانند ازنزنی یا پرتو فرابنفش (UV) که فاقد اثر باقیمانده هستند، کلر باقیمانده در شبکه توزیع باقی میماند. برای اپراتورهای ایرانی که مسئول تضمین سلامت آب تا آخرین مصرفکننده هستند، حفظ دوز کلر باقیمانده (که طبق مقررات وزارت بهداشت کشور الزامی است) حیاتی است.
این پایداری، اطمینان میدهد که در طول شبکه طولانی توزیع، آب دوباره آلوده نشود. علاوه بر این، کلرزنی به کنترل طعم و بو و همچنین مهار رشد بیوفیلم در خطوط لوله کمک میکند.
معایب کلرزن گازی
با وجود مزایای اقتصادی و عملکردی دستگاههای کلرزن گازی، بزرگترین چالش، مدیریت ایمنی ذاتی گاز کلر است. کلر مادهای بسیار سمی و خورنده است. طبق سیستم جهانی طبقهبندی مواد شیمیایی (GHS)، این ماده در صورت استنشاق، کشنده است (H330). در محیطهای تصفیهخانه، کلر با رطوبت ترکیب شده و به شدت خورنده میشود.
در ایران، حفظ ایمنی پرسنل در برابر گاز کلر اولویت مطلق است و استانداردهای سختگیرانهای برای این منظور وضع شده است. طبق قوانین ایران، حد مجاز مواجهه شغلی برای گاز کلر در محیط کار ۰.۴ پیپیام (ppm) تعیین شده است.
این میزان، سقفی است که مواجهه شغلی حتی برای یک لحظه نباید از آن فراتر رود. همچنین، از آنجا که گاز کلر تقریباً ۲.۵ برابر سنگینتر از هواست، تمایل دارد در مناطق پست، چالهها و کف اتاقهای ذخیرهسازی جمع شود.
در صورت نشت عمده، مطالعات نشان دادهاند که شعاع خطرناک میتواند تا کیلومترها گسترش یابد، که لزوم آمادگی و سیستمهای هشداردهنده دقیق را دوچندان میکند.
برای اطمینان از ایمنی کامل، دموکریس قویاً توصیه میکند که نصب دستگاه باید همراه با تجهیزات جانبی اجباری باشد تا ریسکهای عملیاتی (که مطالعات داخلی نشان دادهاند بیشتر ناشی از خطاهای انسانی و مدیریتی است) به حداقل برسد:
- آشکارساز گاز کلر: این سیستم باید خارج از اتاق کلر نصب شود و مجهز به هشدار بصری و صوتی باشد. آستانه هشدار باید بسیار حساس و پایینتر از ۰.۴ ppm تنظیم شود.
- اسکرابر (خنثیساز گاز): برای خنثیسازی اضطراری گاز کلر نشتکرده، نصب اسکرابر مناسب جهت جذب گاز حیاتی است.
- تجهیزات حفاظت فردی: ماسکهای تنفسی با هوای مستقل (SCBA) باید در مکانی امن و خارج از اتاق ذخیرهسازی نگهداری شوند تا در زمان اضطرار در دسترس باشند.
- استانداردهای مخازن: همچنین، هر سیلندر گاز کلر باید با استاندارد ملی ایران شماره ۶۵۹۱ در خصوص ویژگیهای ساخت و تست سیلندرها مطابقت داشته باشد.
کاربرد دستگاه کلریناتور گازی
قابلیت اطمینان و ظرفیت بالای دوزدهی دقیق در کلریناتورهای گازی، باعث شده است که کاربرد آنها فراتر از حوزه سنتی آب آشامیدنی باشد. در واقع، هر صنعتی که نیاز به کنترل میکروبی یا فرآیندهای شیمیایی خاص دارد، میتواند از این فناوری بهره ببرد.
تصفیه آب و فاضلاب شهری
رایجترین و حیاتیترین کاربرد کلرزن گازی، گندزدایی آب آشامیدنی شهری است. کلریناتورهای گازی، به دلیل کارایی در مقیاس بالا و هزینه عملیاتی پایین، انتخاب اصلی تصفیهخانههای شهری بزرگ برای از بین بردن پاتوژنهایی مانند باکتریها و ویروسها هستند.
علاوه بر آب شرب، در تصفیهخانههای فاضلاب و مجموعههای جمعآوری فاضلاب، کلرزنی قبل از تخلیه پساب به محیط زیست ضروری است تا مواد آلی خنثی شده و آلودگی کاهش یابد، که این امر مطابق با قوانین زیستمحیطی ایران برای حفظ منابع آبی است.
کنترل بیوفیلم در صنایع سنگین
صنایع بزرگ، مانند نیروگاهها، پتروشیمیها و کارخانجات تولیدی، برای حفظ بازدهی عملیاتی خود به کلریناتورهای گازی متکی هستند. در برجهای خنککننده، آب دائماً در گردش است و این محیطی ایدهآل برای رشد بیوفیلمها و جلبکهاست.
این میکروارگانیسمها میتوانند بازده انتقال حرارت را کاهش داده و باعث گرفتگی و خوردگی تجهیزات شوند. کلرزنی مداوم با استفاده از دستگاه کلریناتور گازی، بهترین روش برای کنترل این بیوفیلمها و حفظ یکپارچگی زیرساخت صنعتی است.
کاربردهای تخصصی فرآیندی و معدنی
کلریناتور گازی در فرآیندهای تخصصیتر نیز به کار میرود. به عنوان مثال، در فرآیندهای استخراج و پالایش معدنی (مانند فلزات گرانبها نظیر طلا و کبالت)، کلر برای حذف ناخالصیها و عناصر نامطلوب از کنسانترههای فلزی مورد استفاده قرار میگیرد.
تنظیم پارامترهای عملیاتی دستگاه کلرزن گازی، به اپراتورهای معدن اجازه میدهد تا فرآیند استخراج را دقیقتر کنترل کنند و کیفیت محصول نهایی را بهبود بخشند. این تنوع کاربرد، نشاندهنده انعطافپذیری و دقت بالای کلریناتورهای گازی است.
برترین برندهای کلریناتور گازی دنیا
بازار جهانی کلریناتورهای گازی توسط شرکتهایی رهبری میشود که دههها است بر دو رکن اصلی یعنی ایمنی و دوام مواد تمرکز کردهاند. شناخت این برندهای پیشرو، به ما کمک میکند تا مسیر مهندسی دموکریس را بهتر درک کنیم:
Capital Controls (آمریکا)
برند Capital Controls یک نام تاریخی در این صنعت است. این شرکت سیستم اصلی کلریناتور گازی تماماً خلاء را در سال ۱۹۶۰ ابداع کرد. شهرت این برند بر اساس قابلیت اطمینان، ایمنی ذاتی (به دلیل مکانیزم خلاء) و صرفهجویی بلندمدت در هزینهها بنا شده است. این میراث، سنگ بنای فناوری کلرزنی ایمن در سراسر جهان است.
Hydro Instruments (آمریکا)
Hydro Instruments که از سال ۱۹۷۸ فعالیت میکند، به دلیل محصولات با طراحی بسیار مستحکم و باکیفیت خود شهرت دارد. این شرکت بر اهمیت سیستمهای جانبی، مانند آنالایزرهای کلر باقیمانده (Residual Analyzers)، در کنار تجهیزات تغذیه گاز تأکید دارد، تا دوزدهی نه تنها ایمن، بلکه از نظر شیمیایی نیز دقیق باشد.
SUPERIOR™ (آمریکا)
SUPERIOR™ یکی دیگر از رهبران صنعت است که به دلیل نوآوری در استفاده از مواد ساخت شناخته میشود. این برند بر استفاده از مواد مقاوم در برابر خوردگی مانند پوششهای فلوروپلاستیک (برای یوغهای اتصال) و پیچ و مهرههای تیتانیوم تأکید میکند تا از فرسودگی ناشی از کلر مرطوب جلوگیری شود.
