مقدمه

در قلب هر ساختمان مدرن، شبکه‌ای پیچیده و حیاتی به نام سیستم تخلیه، فاضلاب و تهویه (Drain-Waste-Vent یا DWV) قرار دارد.

این سیستم، که اغلب در داخل دیوارها و زیر کف‌ها پنهان است، وظیفه‌ای فراتر از تخلیه ساده آب از سینک‌ها و سرویس‌های بهداشتی بر عهده دارد؛ این یک سیستم مهندسی‌شده برای حفاظت از سلامت و ایمنی ساکنین است.

 عملکرد صحیح این سیستم به یک اصل فیزیکی بنیادین وابسته است: تعادل فشار هوا.

بسیاری از افراد سیستم لوله‌کشی فاضلاب را یک مسیر یک‌طرفه برای خروج آب و فضولات تصور می‌کنند. اما این تصور ناقص است. سیستم‌های DWV برخلاف سیستم‌های آبرسانی، تحت فشار نیستند و بر نیروی گرانش تکیه دارند.

هر زمان که حجم قابل توجهی از آب وارد لوله‌ها می‌شود، هوای موجود در لوله را به جلو می‌راند و در پشت سر خود یک خلأ نسبی ایجاد می‌کند. این نوسانات فشار، اگر کنترل نشوند، می‌توانند عملکرد کل سیستم را مختل کرده و خطرات جدی به همراه داشته باشند.

 برای درک بهتر این موضوع، یک بطری با دهانه باریک را تصور کنید که پر از آب است. هنگام خالی کردن سریع آن، صدای قل‌قل به گوش می‌رسد و آب به کندی خارج می‌شود. این اتفاق به این دلیل رخ می‌دهد که هوای بیرون برای جایگزین شدن با مایع خروجی، باید با آن بجنگد.

حال اگر سوراخ کوچکی در انتهای بطری ایجاد شود، هوا به راحتی وارد شده و آب به صورت یکنواخت و سریع تخلیه می‌شود.

در سیستم لوله‌کشی ساختمان، لوله ونت (Vent Pipe) دقیقاً نقش همان سوراخ کوچک را ایفا می‌کند. لوله ونت جزء تنفسی سیستم DWV است که با ورود هوا به سیستم، از ایجاد خلا (فشار منفی) جلوگیری کرده و با خروج گازهای مضر، از ایجاد فشار بیش از حد (فشار مثبت) ممانعت به عمل می‌آورد.

اهمیت این جزء حیاتی زمانی آشکارتر می‌شود که به کاربردهای تخصصی آن در تجهیزاتی مانند چربی‌ گیر رستوران یا سیستم‌های سپتیک تانک در املاک خارج از محدوده شهری می‌پردازیم؛ جایی که عملکرد صحیح لوله ونت نه تنها برای کارایی، بلکه برای ایمنی نیز ضروری است.

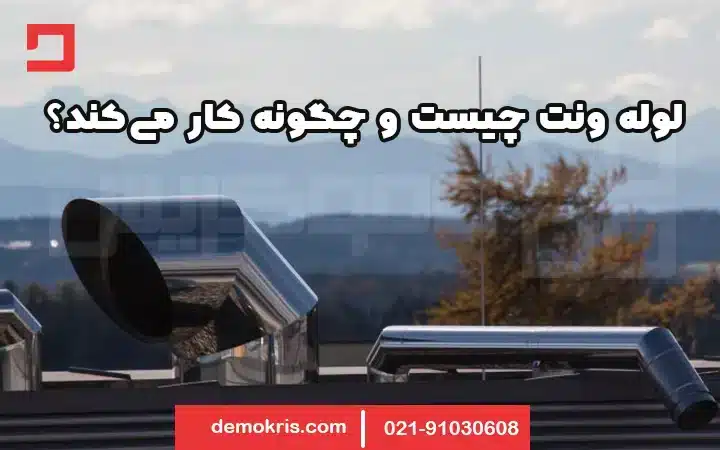

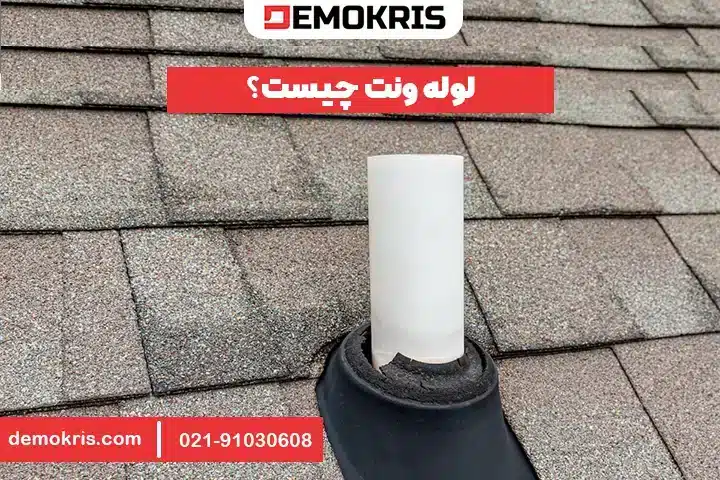

لوله ونت چیست و چگونه کار می‌کند؟

این تعریف دقیق و کمی، هسته اصلی مهندسی سیستم تهویه را تشکیل می‌دهد.

این مقدار، یعنی 1 اینچ ستون آب، یک عدد قراردادی نیست؛ بلکه آستانه دقیقی است که در آن، آب موجود در یک سیفون استاندارد (P-trap) یا به دلیل فشار منفی به داخل لوله کشیده (سیفون) می‌شود یا به دلیل فشار مثبت به داخل فضا پس زده می‌شود.

بنابراین، تمام پیچیدگی‌های طراحی و اجرای سیستم لوله ونت، برای حفظ این پارامتر حیاتی در محدوده مجاز است.

برای درک عملکرد لوله ونت، ابتدا باید دینامیک فشار در یک لوله فاضلاب را بررسی کنیم:

فشار مثبت (Positive Pressure):

هنگامی که یک توده آب (مثلاً پس از کشیدن سیفون توالت) با سرعت در لوله حرکت می‌کند، مانند یک پیستون عمل کرده و هوای جلوی خود را فشرده می‌سازد. این امر باعث ایجاد فشار مثبت در پایین‌دست جریان می‌شود.

 اگر این فشار راهی برای خروج نداشته باشد، می‌تواند سرعت تخلیه را کاهش دهد، باعث انسداد شود و حتی فاضلاب را از طریق سیفون‌های دیگر (مانند کف‌شوی) به داخل ساختمان پس بزند.

این پدیده در ساختمان‌های بلند با سه طبقه یا بیشتر، به دلیل ارتفاع زیاد ستون‌های فاضلاب، بسیار شایع‌تر و خطرناک‌تر است.

فشار منفی (Negative Pressure) یا اثر سیفوناژ:

همزمان با عبور توده آب، در پشت آن یک خلا یا فشار منفی ایجاد می‌شود. این فشار منفی به شدت تمایل دارد که از نزدیک‌ترین منبع، خود را با فشار اتمسفر متعادل کند. نزدیک‌ترین منبع معمولاً آب موجود در سیفون لوازم بهداشتی است.

اگر هوا نتواند به سرعت از طریق دیگری وارد سیستم شود، این فشار منفی آب داخل سیفون را به درون لوله فاضلاب می‌کشد و آن را خشک می‌کند.

 خشک شدن سیفون به معنای از بین رفتن تنها مانع فیزیکی بین فضای زندگی شما و گازهای سمی و بد بوی فاضلاب است.

از لوله ونت در چربی گیر رستوران و همچنین سپتیک تانک نیز استفاده می‌شود. دلیل استفاده آن خارج کردن بوی بد از دستگاه چربی گیر و گازهای موجود در داخل سپتیک تانک می‌باشد.

مکانیزم عملکرد و محل قرارگیری:

لوله ونت با اتصال به شبکه فاضلاب و امتداد یافتن تا فضای باز (معمولاً از طریق بام)، یک مسیر مستقیم به اتمسفر ایجاد می‌کند. این لوله به عنوان یک نقطه مرجع فشار اتمسفریک عمل می‌کند.

• هنگام ایجاد فشار مثبت، هوای فشرده‌شده به سادگی از طریق لوله ونت به بیرون رانده می‌شود.
• هنگام ایجاد فشار منفی، هوای تازه از طریق لوله ونت به داخل سیستم کشیده شده و خلأ را پر می‌کند.

این فرآیند ساده ورود و خروج هوا، نوسانات فشار را خنثی کرده و از آب‌بند سیفون‌ها محافظت می‌کند.

شبکه لوله ونت معمولاً از لوله‌هایی تشکیل شده که در داخل دیوارها قرار دارند.

 این لوله‌ها در نزدیکی سیفون هر وسیله بهداشتی به لوله تخلیه متصل شده و در نهایت به یک لوله عمودی اصلی به نام “لوله اصلی ونت” (Vent Stack) می‌پیوندند که تا بالای بام امتداد دارد.

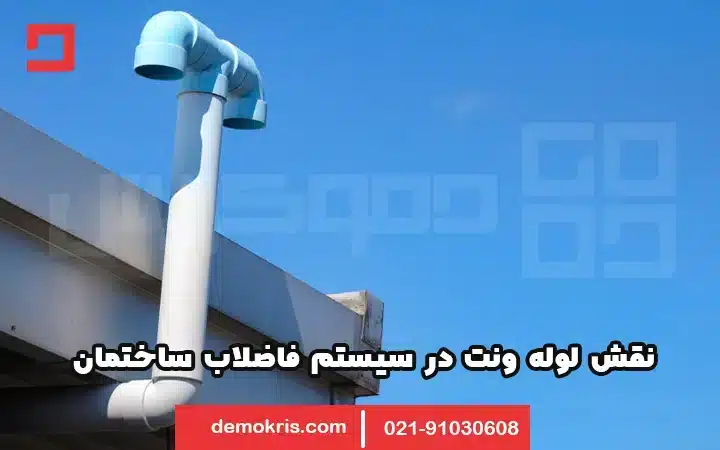

نقش لوله ونت در سیستم فاضلاب ساختمان

نقش لوله ونت در یک سیستم فاضلاب مدرن، چندوجهی و حیاتی است و می‌توان آن را در سه حوزه اصلی دسته‌بندی کرد:

1- متعادل‌سازی فشار در لوله‌ها و حفاظت از سیفون (P-Trap)

این اصلی‌ترین و بنیادی‌ترین وظیفه لوله ونت است. همانطور که توضیح داده شد، جریان فاضلاب باعث ایجاد نوسانات شدید فشار می‌شود.

لوله ونت با فراهم کردن مسیری برای تنفس سیستم، این نوسانات را خنثی می‌کند. این کار مستقیماً از سیفون شدن آب داخل تله‌های P شکل (P-Traps) که در زیر هر سینک، روشویی، وان و توالت نصب شده‌اند، جلوگیری می‌کند.

آب موجود در این سیفون‌ها یک سد فیزیکی ایجاد می‌کند که مانع از ورود گازهای فاضلاب به فضای داخلی ساختمان می‌شود. بدون یک سیستم تهویه کارآمد، این سد آبی به سرعت از بین رفته و راه برای نفوذ آلاینده‌ها باز می‌شود.

2- جلوگیری از بو و خروج گازهای مضر

فضولات انسانی و مواد آلی در سیستم فاضلاب از طریق فرآیندهای بیولوژیکی تجزیه می‌شوند. این فرآیندها گازهای جانبی تولید می‌کنند که نه تنها بسیار بدبو هستند، بلکه می‌توانند خطرناک نیز باشند. دو گاز اصلی تولید شده در سیستم فاضلاب عبارتند از:

• متان (CH4​): گازی بی‌بو، بسیار قابل اشتعال و انفجاری در غلظت‌های معین.
• سولفید هیدروژن (H2​S): گازی با بوی تخم‌مرغ گندیده، بسیار سمی و خورنده.

سیستم لوله ونت یک مسیر امن و کنترل‌شده برای خروج این گازها فراهم می‌کند. این گازها که سبک‌تر از هوا هستند، به سمت بالا حرکت کرده و از طریق خروجی لوله ونت در بالای بام، در اتمسفر رقیق و پراکنده می‌شوند و خطری برای ساکنین ایجاد نمی‌کنند. عملکرد

لوله ونت در این زمینه دوگانه است: همزمان که اجازه ورود هوا برای متعادل‌سازی فشار منفی را می‌دهد، اجازه خروج گازها برای متعادل‌سازی فشار مثبت و دفع خطرات را نیز فراهم می‌کند. این عملکرد دوطرفه، ویژگی کلیدی یک سیستم تهویه سنتی و کامل است.

3- تسهیل تخلیه کارآمد

با جلوگیری از ایجاد قفل هوا (Airlocks) و خلأ، یک سیستم لوله ونت کارآمد تضمین می‌کند که آب و فاضلاب به سرعت و بدون مانع تخلیه شوند.

 نشانه‌های یک سیستم تهویه سالم، تخلیه سریع و بی‌صدا است. در مقابل، صداهای قل‌قل کردن (Gurgling) از سینک یا توالت و تخلیه کند آب، از اولین و بارزترین علائم وجود مشکل در سیستم لوله ونت است.

 این صداها در واقع صدای هوایی است که برای فرار از سیستم، به جای مسیر اصلی (ونت)، از طریق آب موجود در سیفون به بیرون راه پیدا می‌کند.

ارتباط لوله ونت با چربی‌گیر آشپزخانه

در آشپزخانه‌های تجاری، رستوران‌ها و مراکز تهیه غذا، استفاده از چربی‌گیر برای جلوگیری از ورود چربی، روغن و گریس (FOG) به سیستم فاضلاب شهری الزامی است.

این دستگاه‌ها برای عملکرد صحیح، به شدت به تهویه مناسب وابسته‌اند، اما نقش لوله ونت در اینجا فراتر از یک متعادل‌کننده فشار ساده است.

چرا چربی‌گیر به تهویه نیاز دارد؟

چربی‌گیرهای هیدرومکانیکی (Hydromechanical Grease Interceptors) برای جداسازی FOG از آب طراحی شده‌اند. این فرآیند جداسازی در یک محیط غیر متلاطم و آرام بهترین بازدهی را دارد.

بسیاری از این دستگاه‌ها از یک جزء کلیدی به نام “کنترل‌کننده جریان خارجی ونت‌دار” (Vented External Flow Control) استفاده می‌کنند. عملکرد این قطعه به این صورت است:

1. فاضلاب حاوی چربی از سینک خارج شده و وارد این کنترل‌کننده جریان می‌شود.
2. طراحی داخلی این قطعه (شبیه به ونتوری) باعث ایجاد فشار منفی در حین عبور جریان می‌شود.
3. این فشار منفی، هوا را از طریق یک ورودی هوا (Air Intake) که روی خود قطعه تعبیه شده، به داخل می‌کشد.
4. هوای مکیده‌شده با فاضلاب مخلوط شده و یک جریان هوادهی‌شده ایجاد می‌کند. این حباب‌های هوا به ذرات چربی چسبیده و به شناور شدن و جداسازی سریع‌تر آن‌ها در داخل محفظه چربی‌گیر کمک شایانی می‌کنند.

بنابراین، تهویه در این کاربرد خاص، یک بخش فعال از فرآیند جداسازی مکانیکی است. اگر ورودی هوای این قطعه مسدود شود، نه تنها سیستم با مشکلات فشار مواجه می‌شود، بلکه راندمان جداسازی چربی نیز به شدت کاهش می‌یابد.

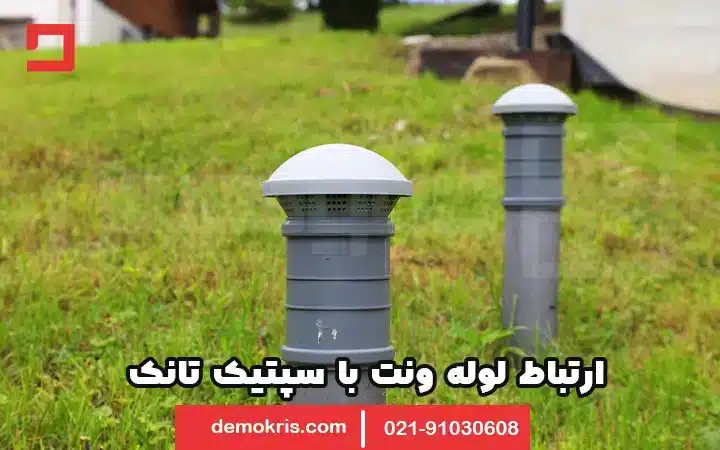

ارتباط لوله ونت با سپتیک تانک

در مناطقی که به شبکه فاضلاب شهری متصل نیستند، سپتیک تانک وظیفه تصفیه اولیه فاضلاب را بر عهده دارند. این سیستم‌ها نیز برای عملکرد ایمن و صحیح، به شدت به تهویه وابسته هستند.

گازهای تولیدی و ضرورت تخلیه

درون یک سپتیک تانک، فرآیند هضم بی‌هوازی (Anaerobic Digestion) توسط باکتری‌ها انجام می‌شود.

این فرآیند مواد آلی را تجزیه کرده و مقادیر قابل توجهی بیوگاز تولید می‌کند که عمدتاً شامل متان (CH4​) و سولفید هیدروژن (H2​S) است. تجمع این گازها در یک مخزن در بسته می‌تواند خطرات زیر را به همراه داشته باشد:

• خطر انفجار: متان گازی قابل اشتعال است و تجمع آن در فضای بسته می‌تواند یک بمب ساعتی ایجاد کند.
• فشار بیش از حد: فشار گاز می‌تواند مانع از ورود فاضلاب جدید به تانک شده و باعث پس‌زدگی فاضلاب به داخل خانه شود.
• بوی نامطبوع و خطرات سلامتی: نشت گاز سولفید هیدروژن از اطراف درب تانک یا نفوذ آن به خانه، علاوه بر بوی شدید، می‌تواند برای سلامتی نیز مضر باشد.

موقعیت نصب ونت برای سپتیک تانک‌ها

یک تصور غلط رایج این است که سپتیک تانک باید یک لوله ونت مستقیم و جداگانه در نزدیکی خود داشته باشد. در حالی که برخی سیستم‌های تخصصی ممکن است چنین ویژگی داشته باشند، در اکثر سیستم‌های سپتیک استاندارد، تهویه از طریق سیستم لوله‌کشی خود ساختمان انجام می‌شود.

نحوه عملکرد این سیستم یکپارچه به شرح زیر است:

1. لوله اصلی فاضلاب که از ساختمان به سپتیک تانک می‌رود، فاقد هرگونه سیفون است. این یک مسیر باز و بدون مانع است.
2. گازهای تولید شده در سپتیک تانک و حتی در میدان تخلیه (Leach Field)، به دلیل سبک‌تر بودن از هوا، به سمت بالا حرکت می‌کنند.
3. این گازها از طریق لوله اصلی فاضلاب به سمت ساختمان بازگشته و وارد لوله اصلی فاضلاب عمودی (Soil Stack) می‌شوند.
4. در نهایت، این گازها از طریق همان لوله ونت اصلی که روی بام ساختمان قرار دارد، به اتمسفر تخلیه می‌شوند.

در واقع، کل سیستم سپتیک به عنوان امتدادی از سیستم DWV خانه عمل کرده و از طریق همان “ریه” یا لوله ونت اصلی تنفس می‌کند. این طراحی هوشمندانه و کارآمد، از نصب ونت‌های اضافی در سطح زمین که می‌توانند منبع بو باشند، جلوگیری می‌کند.

بنابراین، بروز بوی فاضلاب در خانه‌ای با سیستم سپتیک، اغلب نشانه مشکلی در لوله ونت اصلی روی بام یا پر شدن بیش از حد تانک است، نه لزوماً نبود یک ونت جداگانه برای تانک.

انواع لوله ونت

مهندسی لوله‌کشی برای بهینه‌سازی عملکرد، کاهش هزینه‌ها و صرفه‌جویی در فضا، روش‌های مختلفی را برای تهویه توسعه داده است. این روش‌ها از یک لوله ونت ساده تا سیستم‌های پیچیده متغیر هستند.

ونت خشک (Dry Vent)

این ساده‌ترین و بنیادی‌ترین نوع ونت است. ونت خشک لوله‌ای است که منحصراً برای انتقال هوا طراحی شده و هیچ‌گونه فاضلابی از آن عبور نمی‌کند.

ونت‌های انفرادی (Individual Vents) که برای هر وسیله بهداشتی به صورت جداگانه نصب می‌شوند، نمونه بارز ونت خشک هستند. این روش مطمئن‌ترین راه برای حفاظت از سیفون است اما بیشترین میزان لوله و اتصالات را مصرف می‌کند.

ونت مرطوب (Wet Vent)

ونت مرطوب یک تکنیک هوشمندانه و بهینه‌سازی شده است که در آن یک لوله، همزمان دو نقش را ایفا می‌کند:

به عنوان لوله تخلیه برای یک وسیله (مانند روشویی) و به عنوان لوله ونت برای وسیله دیگر (مانند توالت) عمل می‌کند. این روش بر این اصل استوار است که در یک گروه لوازم بهداشتی (مثلاً در یک سرویس بهداشتی)، احتمال استفاده همزمان از تمام وسایل کم است.

بنابراین، لوله به اندازه‌ای بزرگ طراحی می‌شود که حتی هنگام عبور فاضلاب از یک وسیله، فضای کافی برای عبور هوا و تهویه وسیله دیگر وجود داشته باشد. استفاده از ونت مرطوب به شدت توسط کدها (مانند بخش 912 IPC) از نظر قطر لوله، طول مجاز و نوع وسایل بهداشتی مجاز، قانون‌مند شده است.

انواع دیگر ونت

• ونت مشترک (Common Vent): یک لوله ونت واحد که به دو وسیله بهداشتی، معمولاً در دو طرف یک دیوار (پشت به پشت)، سرویس می‌دهد.
• ونت مداری (Circuit Vent): یک روش کارآمد برای تهویه گروهی از لوازم بهداشتی (تا 8 عدد) که به صورت ردیفی روی یک شاخه افقی نصب شده‌اند. این روش در کاربردهای تجاری بسیار رایج است و با نصب یک لوله ونت در بالادست‌ترین نقطه مدار، کل گروه را تهویه می‌کند.
• ونت جزیره‌ای (Island Fixture Vent / Loop Vent): یک پیکربندی خاص برای تهویه وسایلی که در کنار دیوار قرار ندارند، مانند سینک جزیره آشپزخانه. در این روش، لوله از زیر سینک بالا رفته، یک حلقه (Loop) ایجاد می‌کند و سپس به پایین بازگشته و به لوله تخلیه در پایین‌دست متصل می‌شود. این حلقه از طریق یک “ونت پایی” (Foot Vent) که به سیستم ونت اصلی متصل است، هوا دریافت می‌کند.
• شیر پذیرش هوا (Air Admittance Valve – AAV): این یک جایگزین مکانیکی برای لوله ونت سنتی است. AAV یک شیر یک‌طرفه است که تحت فشار منفی باز شده و اجازه ورود هوا به سیستم را می‌دهد، اما در شرایط فشار صفر یا مثبت بسته باقی می‌ماند تا از خروج گازهای فاضلاب جلوگیری کند. استفاده از AAVها تحت قوانین خاصی (مانند بخش 918 IPC) مجاز است و معمولاً کدها الزام می‌کنند که حداقل یک لوله ونت اصلی در سیستم تا فضای باز امتداد یابد تا خروج گازها تضمین شود.

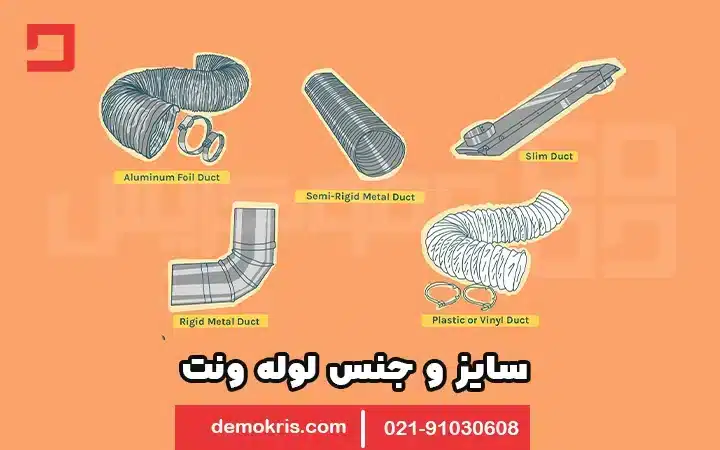

سایز و جنس لوله ونت

انتخاب سایز و جنس مناسب برای لوله ونت برای عملکرد صحیح و طول عمر سیستم DWV ضروری است. این انتخاب‌ها بر اساس الزامات دقیق کدهای بین‌المللی و استانداردهای مواد صورت می‌گیرد.

قطر استاندارد لوله‌های ونت

تعیین قطر صحیح لوله ونت یک فرآیند مهندسی است که بر اساس سه متغیر کلیدی از کد IPC انجام می‌شود :

1. مجموع واحدهای تخلیه لوازم بهداشتی (Drainage Fixture Units – DFU): هر وسیله بهداشتی دارای یک مقدار DFU است که بار هیدرولیکی آن را بر سیستم نشان می‌دهد. مجموع DFU های متصل به یک شاخه، بار کلی آن شاخه را مشخص می‌کند.
2. طول گسترده (Developed Length): این متغیر به کل طول لوله ونت از دورترین نقطه اتصال آن به لوله تخلیه تا خروجی نهایی در فضای باز اطلاق می‌شود. اصطکاک هوا در طول‌های بلندتر افزایش می‌یابد، بنابراین لوله‌های بلندتر به قطر بیشتری نیاز دارند.
3. قطر لوله اصلی فاضلاب (Drain Stack): قطر لوله ونت با قطر لوله‌ای که به آن سرویس می‌دهد، نسبت مستقیم دارد.

قوانین کلی سایزبندی:

• قطر ونت‌های انفرادی و شاخه‌ای نباید کمتر از 1-1/4 اینچ (32 میلی‌متر) و همچنین نباید کمتر از نصف قطر لوله تخلیه‌ای که به آن سرویس می‌دهند، باشد.
• ونت‌هایی که طول گسترده آن‌ها بیش از 40 فوت (حدود 12 متر) است، باید در تمام طول خود به اندازه یک سایز اسمی بزرگ‌تر شوند.

جدول زیر که از جدول 906.1 کد IPC اقتباس شده است، الزامات سایزبندی برای لوله‌های اصلی ونت (Stack Vents و Vent Stacks) را نشان می‌دهد.

جدول ۱: سایزبندی لوله‌های اصلی ونت بر اساس کد IPC

مواد مورد استفاده برای لوله ونت

مواد مورد استفاده در سیستم‌های DWV باید دارای دوام، مقاومت شیمیایی و تاییدیه استانداردهای معتبر مانند ASTM باشند.

جدول ۲: مقایسه مواد رایج برای لوله ونت

انتخاب ماده مناسب به عواملی مانند بودجه پروژه، الزامات کد محلی، شرایط آب و هوایی و نیاز به عایق‌بندی صوتی بستگی دارد.

نکات اجرایی و نقشه لوله‌کشی ونت

نصب صحیح لوله ونت به اندازه طراحی آن اهمیت دارد. عدم رعایت الزامات کد (Vent Pipe Drain Get Clogged) می‌تواند منجر به رد شدن بازرسی، عملکرد ضعیف سیستم و خطرات ایمنی شود. در ادامه، الزامات کلیدی بر اساس کدهای IPC و IRC ارائه می‌شود.

خروجی ونت (Vent Termination)

• ارتفاع بالای بام:
  • بام استاندارد: خروجی لوله ونت باید حداقل 6 اینچ (152 میلی‌متر) بالاتر از سطح نهایی بام قرار گیرد. برخی کدهای محلی مانند کد شهر نیویورک، این ارتفاع را 24 اینچ (610 میلی‌متر) تعیین کرده‌اند.
  • بام‌های تفریحی: اگر از بام به عنوان تراس، عرشه آفتاب‌گیر یا فضای تجمعی استفاده می‌شود، ارتفاع خروجی ونت باید حداقل 7 فوت (2134 میلی‌متر) باشد تا از تماس افراد با گازهای خروجی جلوگیری شود.
• فاصله از بازشوها:
  • خروجی لوله ونت باید حداقل 10 فوت (3048 میلی‌متر) به صورت افقی از هرگونه در، پنجره بازشو یا ورودی هوای ساختمان فاصله داشته باشد. این کار از کشیده شدن بوی فاضلاب به داخل ساختمان جلوگیری می‌کند.
  • اگر رعایت فاصله 10 فوتی ممکن نباشد، خروجی ونت باید حداقل 3 فوت (914 میلی‌متر) بالاتر از بالای آن بازشو قرار گیرد.

شیب و اتصالات

• شیب لوله‌های افقی: تمام لوله‌های ونت افقی باید دارای شیب باشند تا رطوبت و میعانات به واسطه گرانش به سمت لوله فاضلاب تخلیه شوند. این شیب از تجمع آب و یخ‌زدگی یا انسداد ونت جلوگیری می‌کند.
• محل اتصال: اتصال لوله ونت به لوله‌های فاضلاب افقی باید همیشه بالاتر از خط مرکزی (Centerline) لوله فاضلاب انجام شود تا فاضلاب وارد ونت نشود. اتصال به لوله ونت عمودی (Vent Stack) باید حداقل 6 اینچ (152 میلی‌متر) بالاتر از لبه سرریز (Flood Level Rim) بالاترین وسیله بهداشتی متصل به آن ونت باشد.

حفاظت در برابر یخ‌زدگی (Frost Closure)

این یک الزام حیاتی در مناطق سردسیر است. هوای گرم و مرطوب خروجی از ونت در تماس با هوای بسیار سرد بیرون، می‌تواند یخ زده و به تدریج دهانه لوله را مسدود کند (Hoar Frost).

• بر اساس کدهای بین‌المللی (IPC/IRC) و کدهای کانادایی، در مناطقی که دمای طراحی 0°F (-18°C) یا کمتر است، قطر بخشی از لوله ونت که از بام عبور می‌کند باید به حداقل 3 اینچ (76 میلی‌متر) افزایش یابد.
• این افزایش قطر باید حداقل 1 فوت (305 میلی‌متر) پایین‌تر از پوسته حرارتی ساختمان (یعنی در داخل فضای گرم) انجام شود. این کار از تشکیل توده یخ و سقوط آن به داخل سیستم ونت جلوگیری می‌کند.

جداول زیر دو مورد از مهم‌ترین الزامات اجرایی را خلاصه می‌کنند:

جدول ۳: حداکثر فاصله سیفون از ونت (اقتباس از جدول 909.1 IPC)

جدول ۴: خلاصه الزامات خروجی لوله ونت

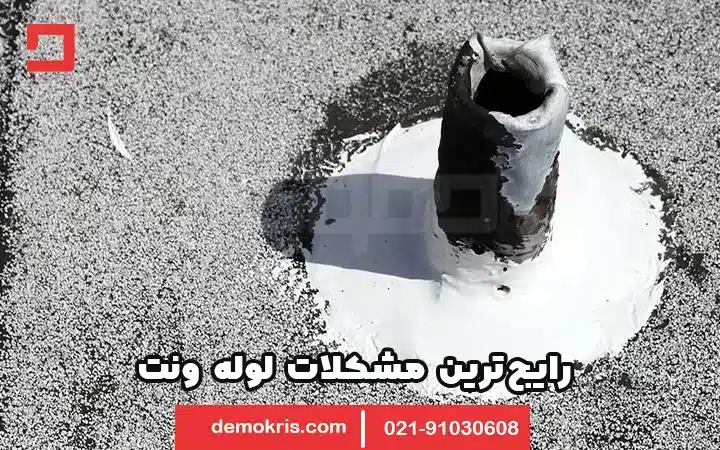

رایج‌ترین مشکلات لوله ونت

حتی بهترین سیستم‌های طراحی‌شده نیز ممکن است با گذشت زمان دچار مشکل شوند. آگاهی از مشکلات رایج لوله ونت و علائم آن‌ها برای تشخیص و رفع سریع، ضروری است.

علل گرفتگی

گرفتگی لوله ونت شایع‌ترین مشکل است و معمولاً به دلایل زیر رخ می‌دهد:

• اجسام خارجی: برگ‌ها، شاخه‌های درختان، و زباله‌هایی که توسط باد به داخل خروجی ونت روی بام می‌افتند.
• لانه‌سازی حیوانات: پرندگان، سنجاب‌ها و سایر حیوانات کوچک ممکن است دهانه ونت را مکانی امن برای لانه‌سازی بیابند و آن را مسدود کنند.
• یخ‌زدگی: همانطور که پیشتر ذکر شد، در آب و هوای سرد، یخ‌زدگی می‌تواند به طور کامل مسیر هوا را مسدود کند.
• نصب نادرست: شیب‌بندی اشتباه یا اتصالات نادرست می‌تواند باعث ورود فاضلاب به داخل لوله ونت و ایجاد گرفتگی در طول زمان شود.

علائم گرفتگی ونت

علائم گرفتگی لوله ونت اغلب توسط افراد غیرمتخصص با گرفتگی لوله فاضلاب اشتباه گرفته می‌شود. کلید تشخیص در الگوی مشکل نهفته است: گرفتگی فاضلاب معمولاً یک وسیله را تحت تأثیر قرار می‌دهد، در حالی که مشکل ونت اغلب بر چندین وسیله به طور همزمان تأثیر می‌گذارد.

• صداهای قل‌قل (Gurgling): این شایع‌ترین علامت است. وقتی هوا نمی‌تواند از طریق ونت وارد یا خارج شود، سعی می‌کند از طریق آب موجود در سیفون‌ها راه خود را باز کند که این صدای مشخص را ایجاد می‌کند.
• تخلیه کند: اگر متوجه شدید که آب از چندین وسیله بهداشتی (مثلاً تمام وسایل یک سرویس بهداشتی) به کندی تخلیه می‌شود، به احتمال زیاد مشکل از لوله ونت مشترک آن‌هاست.
• بوی فاضلاب: این جدی‌ترین علامت است. گرفتگی ونت باعث ایجاد فشار منفی و خشک شدن سیفون‌ها می‌شود. در نتیجه، گازهای مضر فاضلاب بدون هیچ مانعی وارد فضای خانه می‌شوند.

نشتی و خوردگی

اگرچه نشتی در لوله‌های ونت کمتر از لوله‌های فاضلاب است، اما ممکن است رخ دهد. در لوله‌های چدنی قدیمی، خوردگی می‌تواند باعث ایجاد سوراخ شود. در لوله‌های پلاستیکی، اتصالات چسبی که به درستی انجام نشده‌اند، ممکن است نشت کنند، به خصوص که میعانات دائماً در داخل ونت تشکیل می‌شوند.

نتیجه‌گیری

لوله ونت، هرچند اغلب از دید پنهان است، اما یکی از حیاتی‌ترین و غیرقابل حذف‌ترین اجزای سیستم بهداشتی یک ساختمان مدرن به شمار می‌رود.

این جزء که به درستی “شاهرگ تنفسی” سیستم فاضلاب نامیده می‌شود، نقشی سه‌گانه و اساسی را ایفا می‌کند:

حفاظت از آب‌بند سیفون‌ها از طریق متعادل‌سازی دقیق فشار هوا، تضمین تخلیه سریع و کارآمد فاضلاب با جلوگیری از قفل‌های هوا، و مهم‌تر از همه، دفع ایمن گازهای سمی و قابل اشتعال مانند متان و سولفید هیدروژن به خارج از محیط زندگی.

این مقاله نشان داد که سیستم تهویه، مجموعه‌ای از لوله‌های تصادفی نیست، بلکه یک شبکه مهندسی‌شده بر اساس اصول دقیق فیزیک سیالات و الزامات سخت‌گیرانه کدهای بین‌المللی مانند IPC و IRC است.

 از سایزبندی مبتنی بر DFU و طول گسترده گرفته تا الزامات نصب مربوط به ارتفاع، فاصله و حفاظت در برابر یخ‌زدگی، هر جنبه از طراحی لوله ونت با هدف تضمین عملکرد ایمن و قابل اعتماد سیستم انجام می‌شود.

درک عمیق این اصول، نه تنها برای طراحان و مجریان سیستم‌های لوله‌کشی، بلکه برای تمامی متخصصان حوزه ساختمان ضروری است.

در نهایت، یک سیستم لوله ونت که به درستی طراحی، نصب و نگهداری شود، ستون فقرات آسایش، بهداشت و ایمنی ساکنین یک بنا است و اهمیت آن را هرگز نمی‌توان نادیده گرفت.
